Что изменилось в КОМПАС‑3D v25 Home: разбираем новинки

Почему стоит перейти на КОМПАС‑3D v25 Home уже сейчас

Реверс‑инжиниринг стал проще и быстрее. Благодаря функции «Сегментация полигонального объекта» сканированные модели автоматически разбиваются на простые аналитические поверхности: плоские, цилиндрические, сферические, конические, тороидальные. Это экономит часы ручной работы и позволяет быстрее переходить от скана к готовой модели.

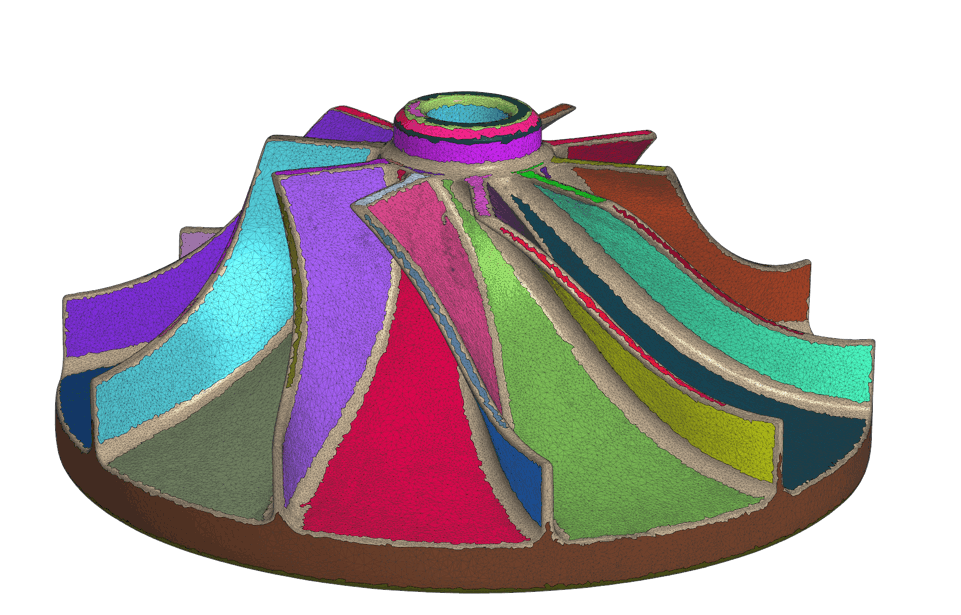

Рис. 1 Сегментация полигонального объекта

Работайте с надписями и логотипами прямо в модели. Новая команда «Рельеф» позволяет наносить на изделие надписи и логотипы в виде выступов или гравировки – и не только на плоские, но и на криволинейные грани. Теперь брендирование 3D‑модели – это не отдельная задача, а часть рабочего процесса.

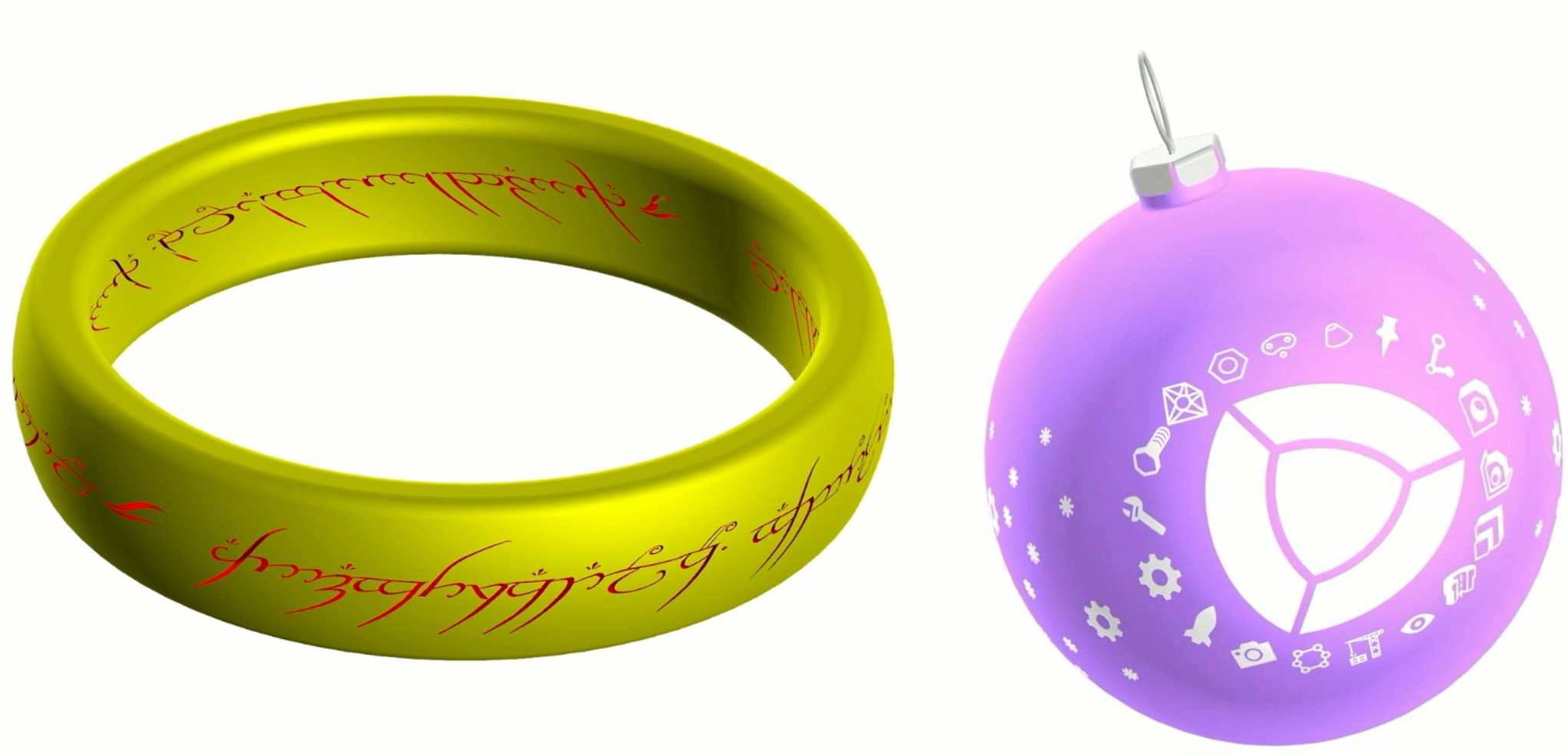

Рис. 2 Команда «Рельеф»

Сократите рутину: выбирайте группы объектов одним кликом. В КОМПАС‑3D v25 Home можно сразу выделять группы кривых и граней для операций моделирования. Это особенно удобно в типовых задачах, где нужно работать не с одним объектом, а с десятками.

Поверхностное моделирование на новом уровне. Улучшены инструменты для работы с поверхностями: «Эквидистанта кривой» теперь строится вдоль нескольких граней, добавлена команда «Средняя линия», а в «Поверхности скругления» появились новые способы задания ширины и формы. Вы получаете больше контроля над сложными формами.

В режиме 2D появилась команда «Симметрия объектов». Отдельные или составные объекты можно разместить симметрично относительно оси за одну операцию вместо наложения нескольких ограничений. Еще больше расширены возможности простановки линейных размеров с выносными линиями, касательными к окружностям/дугам окружностей. Сняты все ограничения на работу с отрезками нулевой длины, которые могут появляться, например, в результате редактирования параметрического изображения.

Появился удобный инструмент «Выделить — по свойствам». Он экономит время при работе со сложными моделями. Достаточно задать нужные признаки, и система сама найдет все подходящие объекты. Например, можно быстро отобрать в сборке все компоненты с определёнными размерами и свойствами, либо все кривые заданного типа на конкретном слое, либо операции с нужными значениями переменных. Гибкая настройка условий позволяет комбинировать критерии: в одном блоке действует правило «И» (все условия должны совпасть), а между блоками — правило «ИЛИ» (достаточно совпадения с любым блоком).

Умная работа со сборками. Команда «Изменить положение компонентов» даёт точную настройку позиции и ориентации деталей относительно системы координат. При этом система учитывает сопряжения («На расстоянии», «Под углом») и даже позволяет посмотреть анимацию движения механизма. А проверка на столкновения помогает избежать ошибок при перемещении сразу нескольких компонентов.

Быстрее создавайте типовые элементы. Теперь можно за один раз построить сразу несколько отверстий, указав точки, массивы или эскизы. Программа сама распознаёт поверхность и выстраивает отверстия перпендикулярно или параллельно заданному направлению – экономия времени очевидна.

Точная настройка того, что попадает на чертёж. Управление глубиной проецирования с помощью двух параллельных плоскостей позволяет гибко контролировать, какая часть модели отображается на виде. Это удобно при работе со сложными сборками и разрезами.

Новые приложения и улучшения в специализированных модулях

• «Эргономика: Манекены» – новое приложение для анализа взаимодействия человека с изделием. Создавайте манекены с учетом антропометрических характеристик, выбирайте позы из базы или формируйте собственную библиотеку – чтобы проектировать удобные и безопасные изделия.

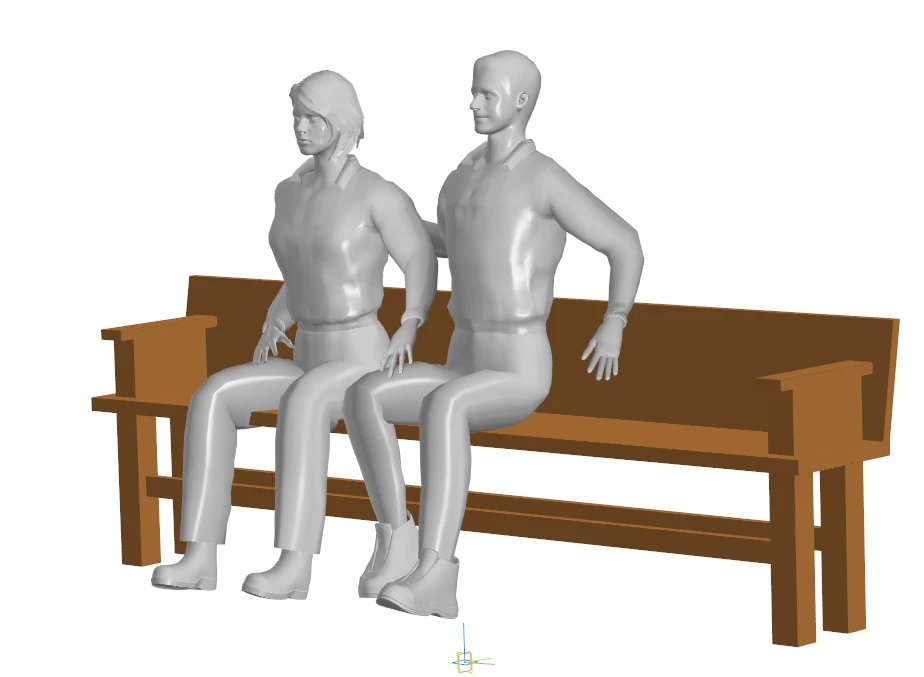

Рис. 3 Новое приложение «Эргономика: Манекены»

• Приложение «Раскрой»  теперь поддерживает листы произвольной формы и выгрузку контуров из листового моделирования и «Оборудования: Металлоконструкции». Это помогает оптимально использовать материал, включая деловые остатки.

• Команды «Сохранить шаблоны» и «Открыть шаблоны» в приложении «Разъемные соединения» ускорят добавление крепежных соединений, заимствуя готовые наборы из других сборок. Новинка будет полезна всем, кто использует типовые наборы соединений для проектируемых изделий.

• В приложении «Оборудование: Металлоконструкции» стала проще работа с массивами: можно создавать копии элементов и редактировать их в приложении.

• Новая команда «Вальцовка» в приложении «Оборудование: Трубопроводы» пригодится для соединений открытых концов труб между собой.

Отличие от коммерческой версии от домашней

КОМПАС‑3D Home даёт любителям и энтузиастам доступ к функционалу профессиональной САПР. В ней есть все базовые инструменты для 3D‑моделирования и 2D‑черчения, а также набор полезных приложений: «Валы и механические передачи», «Оборудование: Трубопроводы», «Распознавание 3D‑моделей», «Стандартные изделия» и другие. При этом Home‑версия включает те же ключевые новинки, что и коммерческая версия КОМПАС‑3D v25, – вы получаете актуальные инструменты без переплаты. Стоимость новой версии КОМПАС‑3D v25 Home остается прежней  – всего 1 490 ₽ за годовую лицензию.

Основное отличие – в условиях использования:

• КОМПАС‑3D v25 Home – для некоммерческого применения. Её нельзя использовать для зарабатывания денег: не подходит для проектных работ на заказ, серийного производства, коммерческих чертежей и т. п.

• Коммерческая версия КОМПАС‑3D v25 – без ограничений по целям: можно применять в бизнесе, на производстве, в инжиниринговых услугах, сдавать проекты клиентам и т. д.

Кому подойдёт КОМПАС‑3D v25 Home

• Любителям 3D‑моделирования – чтобы осваивать сложные проекты и учиться на инструменте, максимально близком к профессиональному.

• Энтузиастам 3D‑печати – для подготовки моделей с высокой точностью и проработкой деталей.

• Студентам и начинающим инженерам – чтобы нарабатывать навыки на актуальной версии САПР и быть готовыми к работе в индустрии.

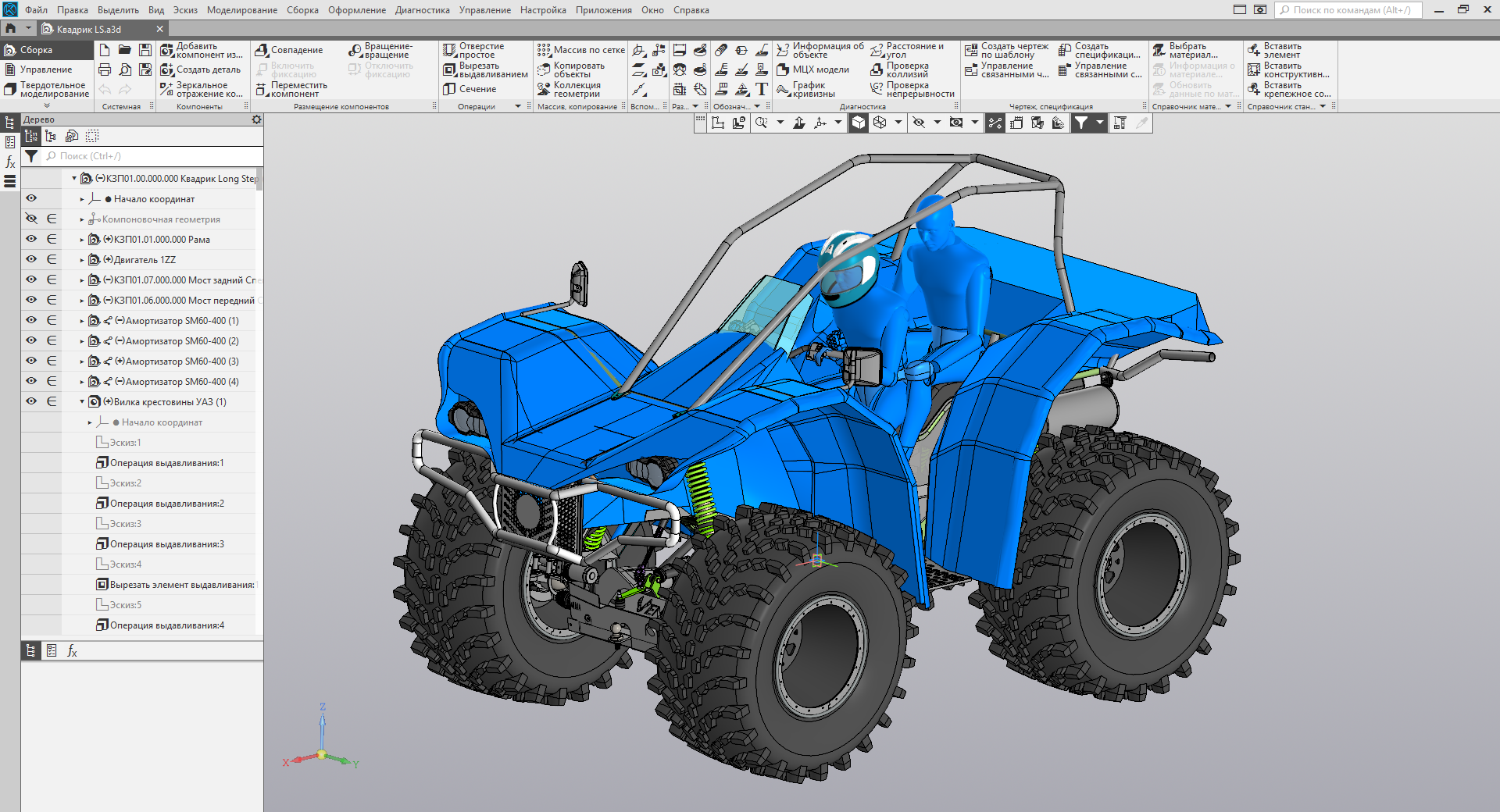

Рис. 4 Модель квадроцикла

Вывод

В КОМПАС‑3D v25 Home реализовано более 100 функциональных изменений – от мелких, но важных доработок до крупных новых инструментов. Вы получаете не просто обновление, а заметный прирост производительности и удобства в ежедневной работе.

Не упускайте возможность работать с современным инструментом для 3D‑проектирования. Покупайте новый КОМПАС‑3D v25 Home и начните создавать сложные модели уже сегодня.
