КОМПАС-3D v24: какие новые функции ожидать?

В июле 2025 года планируется выход КОМПАС-3D v24 . Озвученная на презентации 5 апреля концепция программы предполагает наличие множества перспективных новинок в твердотельном и поверхностном моделировании, редактировании геометрии и полигональных объектов. Также анонсированы новые приложения для создания изделий из композитов и генерации фотореалистичных изображений. В статье остановимся на ключевых моментах ожидаемого релиза.
Интерфейс
Изменена стартовая страница. На нее добавлены ссылки на наиболее востребованные ресурсы: официальные каналы в соц. сетях, конкурс асов 3D-моделировании, на котором представлены реальные проекты от участников. Также по просьбе пользователей было реализовано сохранение размера и расположение диалогового окна КОМПАС-3D между сеансами работы.

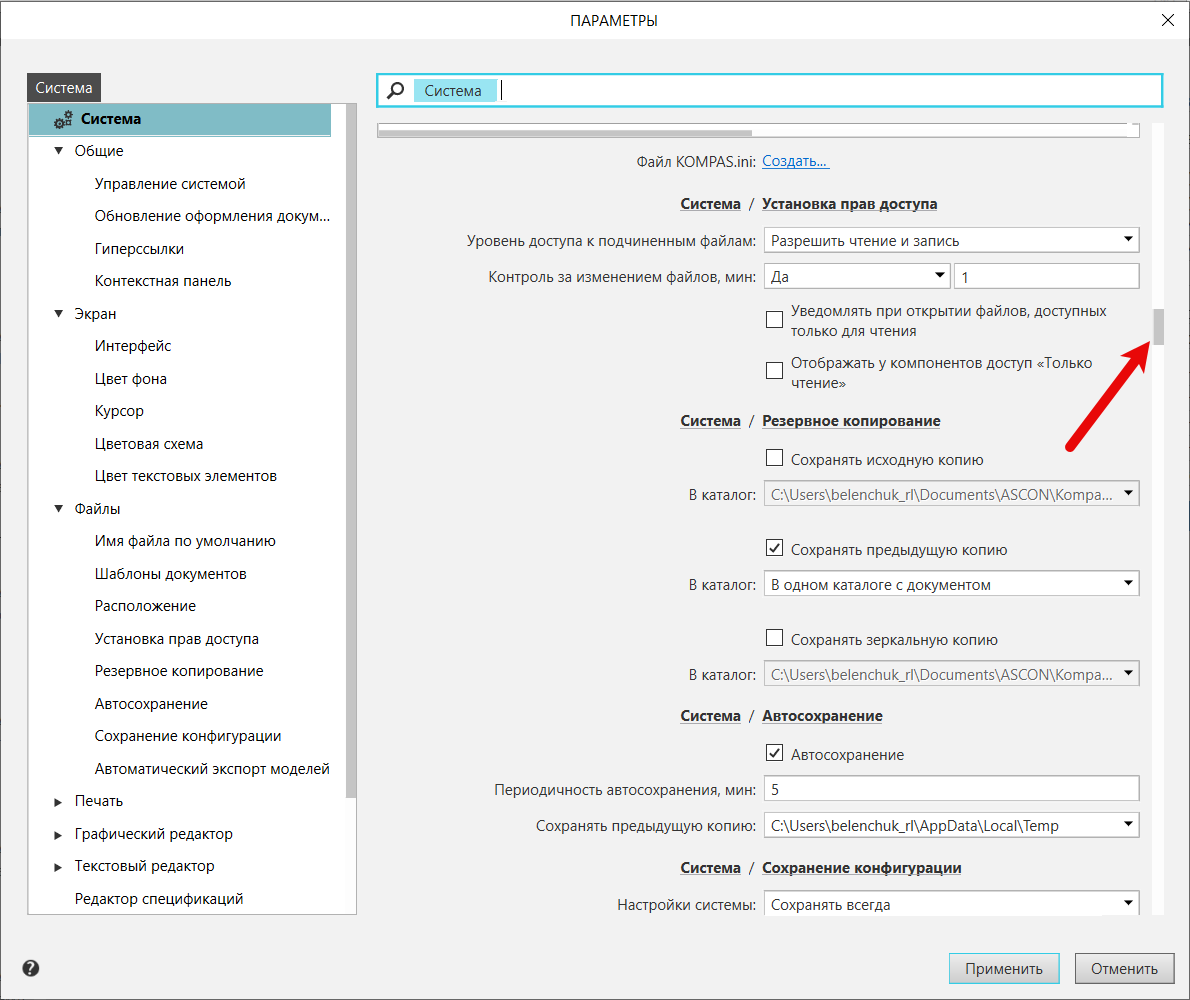

Улучшена настройка параметров. Диалоговое окно Настройка параметров было переработано и во многом улучшено: теперь настройки представлены общим списком, прокручивая который, можно просмотреть все доступные для изменения параметры. Кроме того, можно выбрать какой-то отдельный раздел и просмотреть настройки, которые находятся в его подразделах. Что касается поиска – в диалог добавлена удобная функция нахождения разделов элементов управления по названию.
Рис. 1 Настройки представлены общем списком
Персонализация интерфейса. Появилась возможность настройки интерфейса: выбор цвета, языка (да, КОМПАС-3D работает не только на русском языке), размеры значков, настройка клавиатуры, положение вкладок, запоминание последней команды.

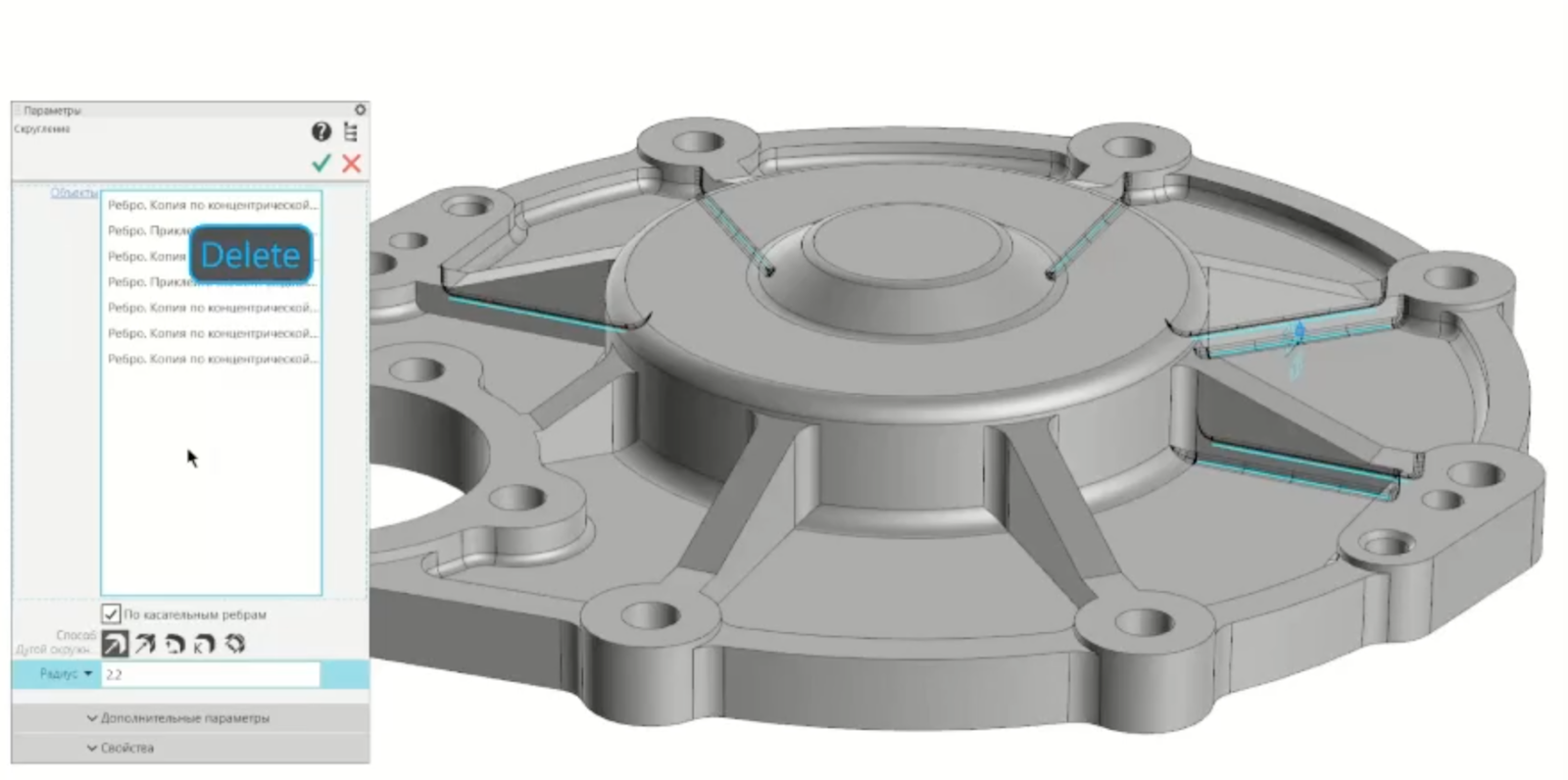

Клавиша DELETE. Незначительная, но очень удобная в работе новинка – возможность удаления клавишей DELETE строк в списках и таблицах на панели параметров, а также на панели состава изделий. Можно просто выбрать в дереве, в параметрах все необходимые строки, которые надо удалить, и просто нажать клавишу DELETE.
Рис. 2 Клавиша Delete
Твердотельное моделирование
Построение конуса. По многочисленным просьбам в КОМПАС-3D v24 появилась возможность использовать при построении элементарное тело в виде прямого кругового конуса. Доступны три способа задания такого конуса: по центру основания диаметром в высоте, по центру основания диаметром в углу и по двум дугам.

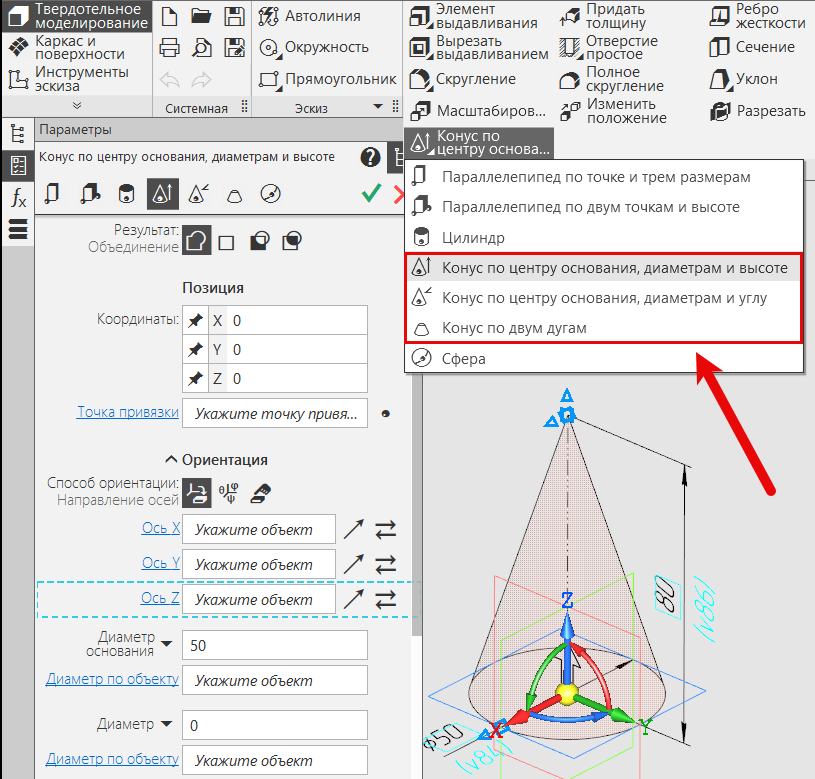

Рис. 3 Построение прямого кругового конуса

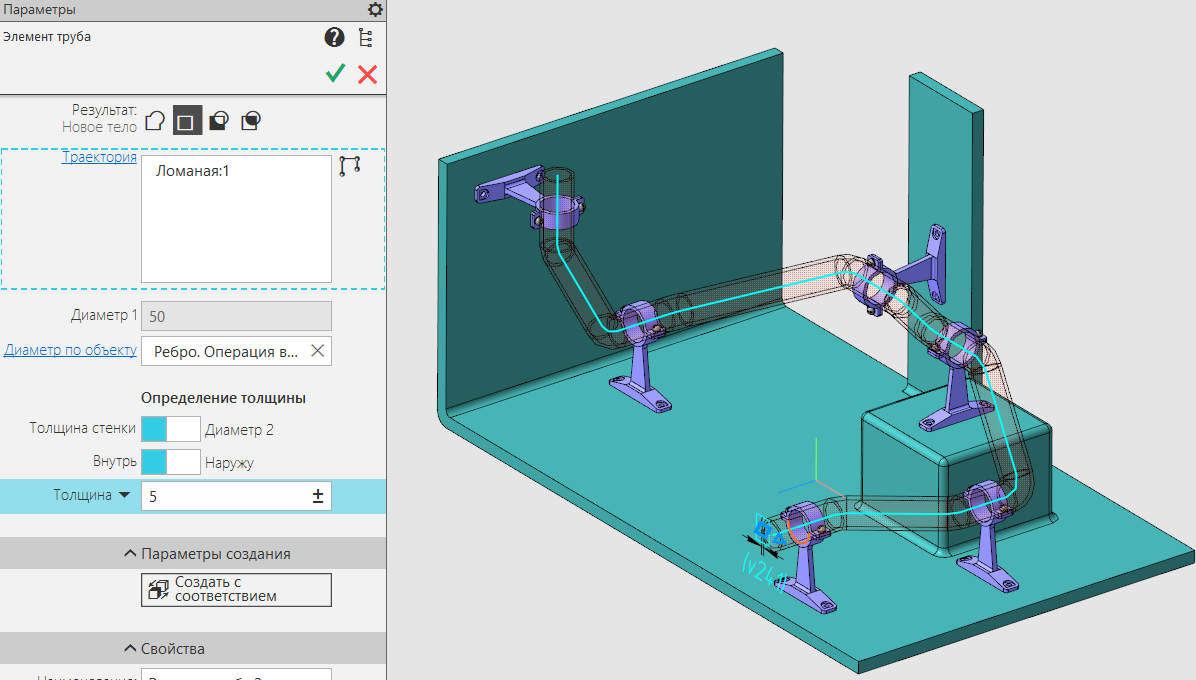

Новые команды Трубчатый элемент и Вырезать трубчатым элементом. Они выполняют операцию по траектории с автоматически формируемым сечением в виде окружности заданного диаметра. Траекторию указывает пользователь.
Рис. 4 Команда Трубчатый элемент
Каркасно-поверхностное моделирование

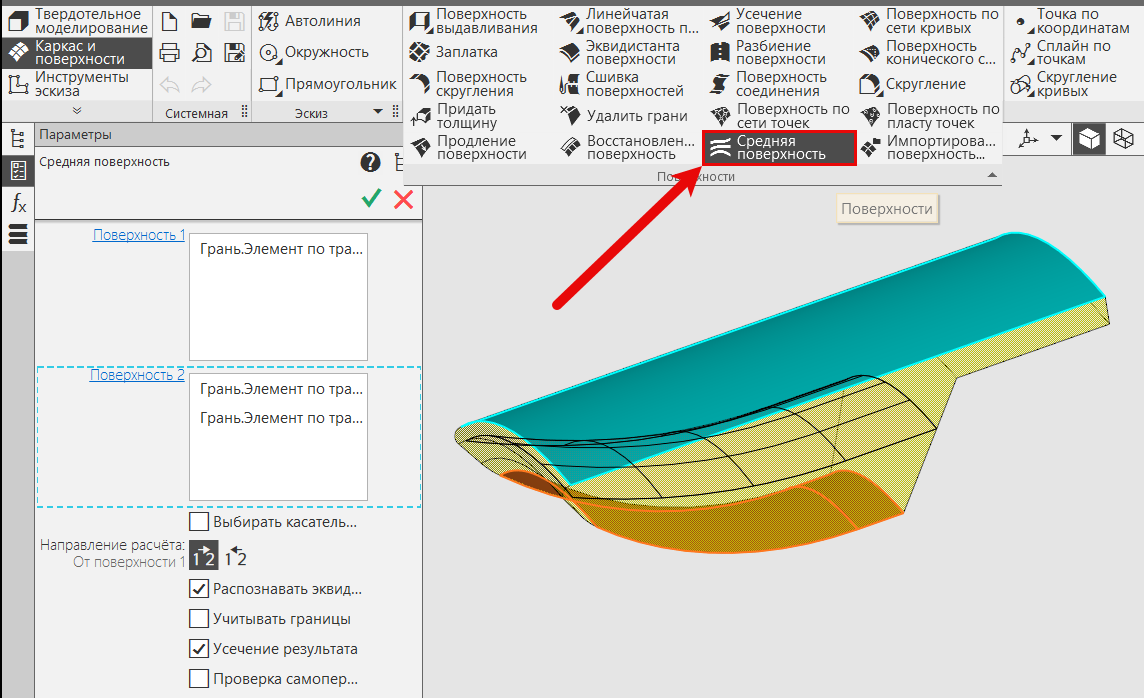

Новая команда Средняя поверхность обеспечивает построение объекта, который является геометрическим местом точек, равноудаленных от двух указанных поверхностей.
Рис. 5 Команда Средняя поверхность
Реверс-инжиниринг

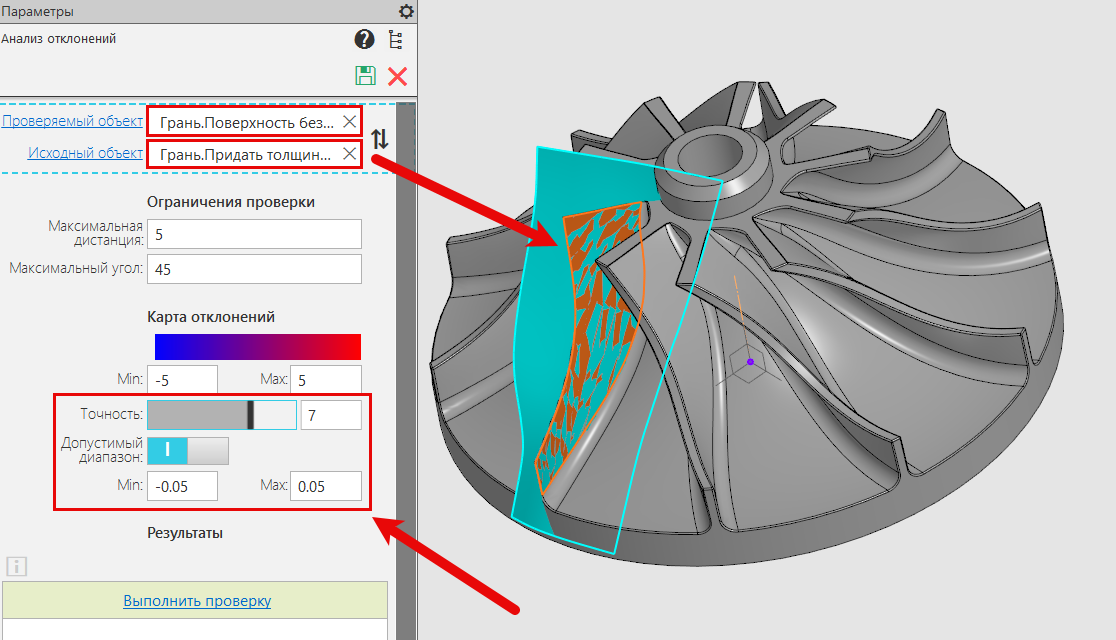

Функция Анализ отклонений доработана, теперь она может:
-
Измерять отклонения между двумя телами/поверхностями/полигональными объектами в разных комбинациях.
-
Настраивать точность измерения через количество точек, в которых измеряются отклонения между объектами.
-
Задавать допустимый диапазона отклонений и выделение цветом областей объекта, где отклонения не выходят за пределы этого диапазона.
Рис. 6 Анализ отклонений настройка точности и диапазона
Прямое редактирование
Новая команда Изменение положения грани. При работе с импортированной из других САПР геометрией на позволяет сдвинуть выбранные грани в заданном направлении на определенное расстояние или повернуть их вокруг заданной оси на определенный угол. Также добавлена возможность замены одной группы граней на другую.

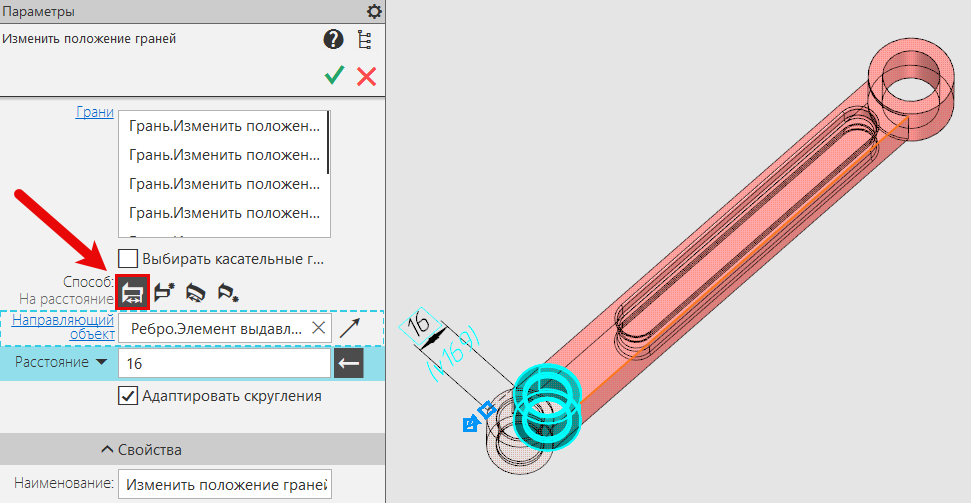

Рис. 7 Изменить положение грани. Перемещение грани
Новая команда Проверка геометрии. Будет полезна тем пользователям, которые после построения обязательно проверяют свою модель на предмет мелких, не стыкующихся друг с другом граней и пересекающихся ребер, которые не видны невооруженным взглядом. Особенно востребована там, где тело имеет сложную форму. Выполняется для отдельных выбранных объектов, либо для всех объектов, входящих в сборку или в указанный компонент.

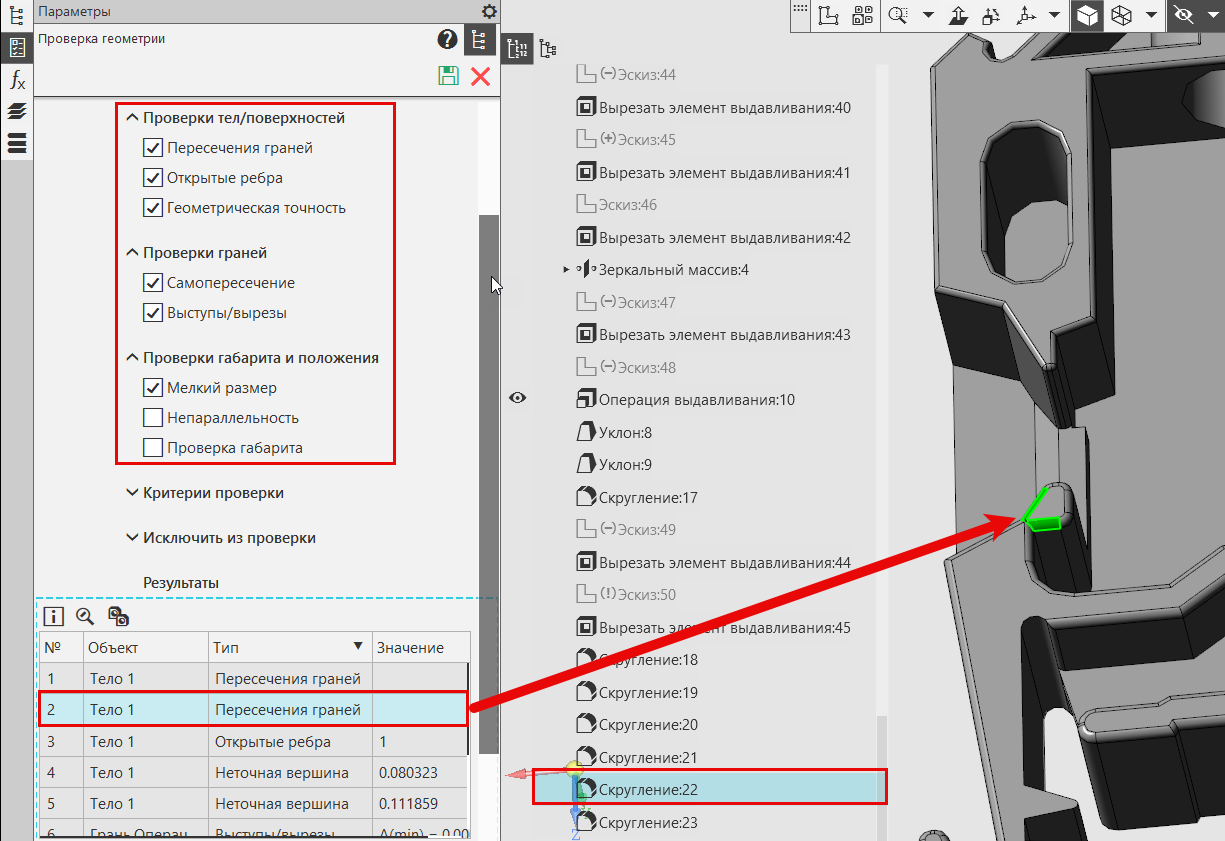

Рис.8 Проверка геометрии
Параметрический массив графических объектов
Работа с параметрическими массивами. При создании или редактировании такого массива доступно управление количеством экземпляров, например, можно исключить из массива какие-то выбранные объекты. Доступно создание таких параметрических массивов для следующих типов: массив по сетке и массив по концентрической сетке. Массивы отображаются в дереве графического документа, образуя отдельную группу. Данные массивы графических объектов могут работать в 2D-документах, а также создаваться в эскизах трехмерных моделей.

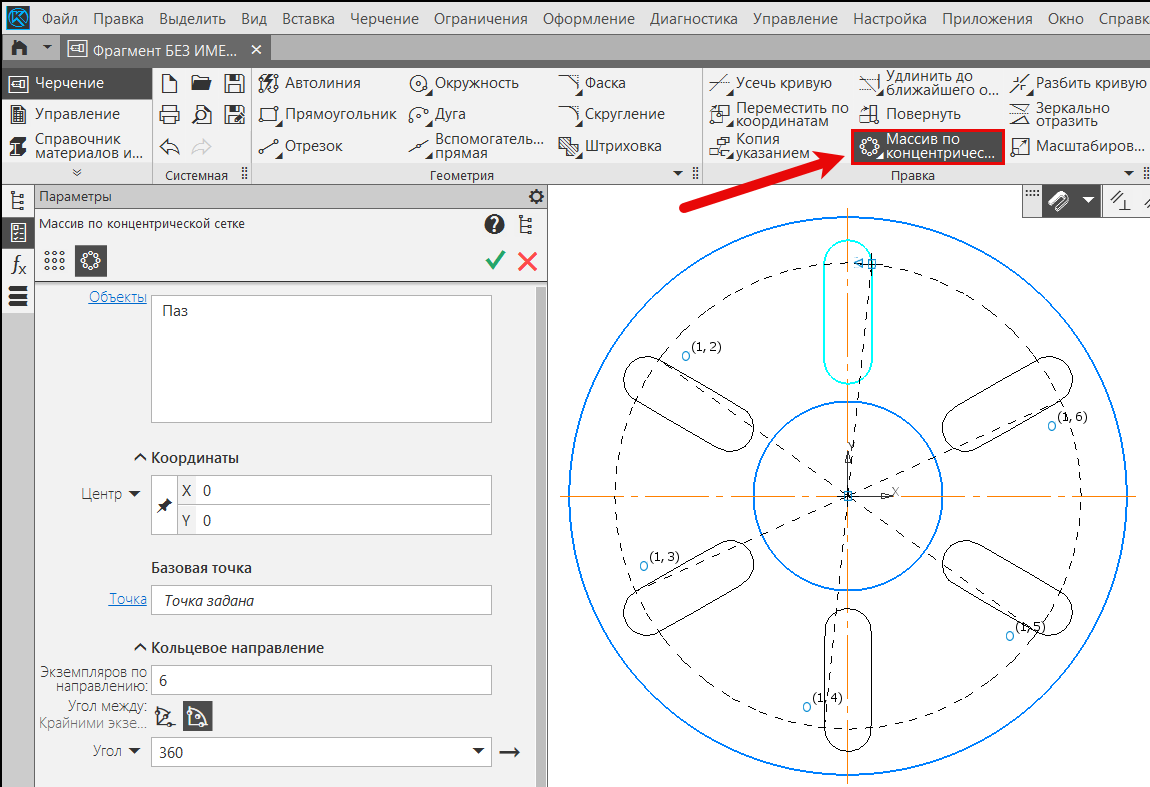

Рис.9 Массив по концентрической сетке в 2D

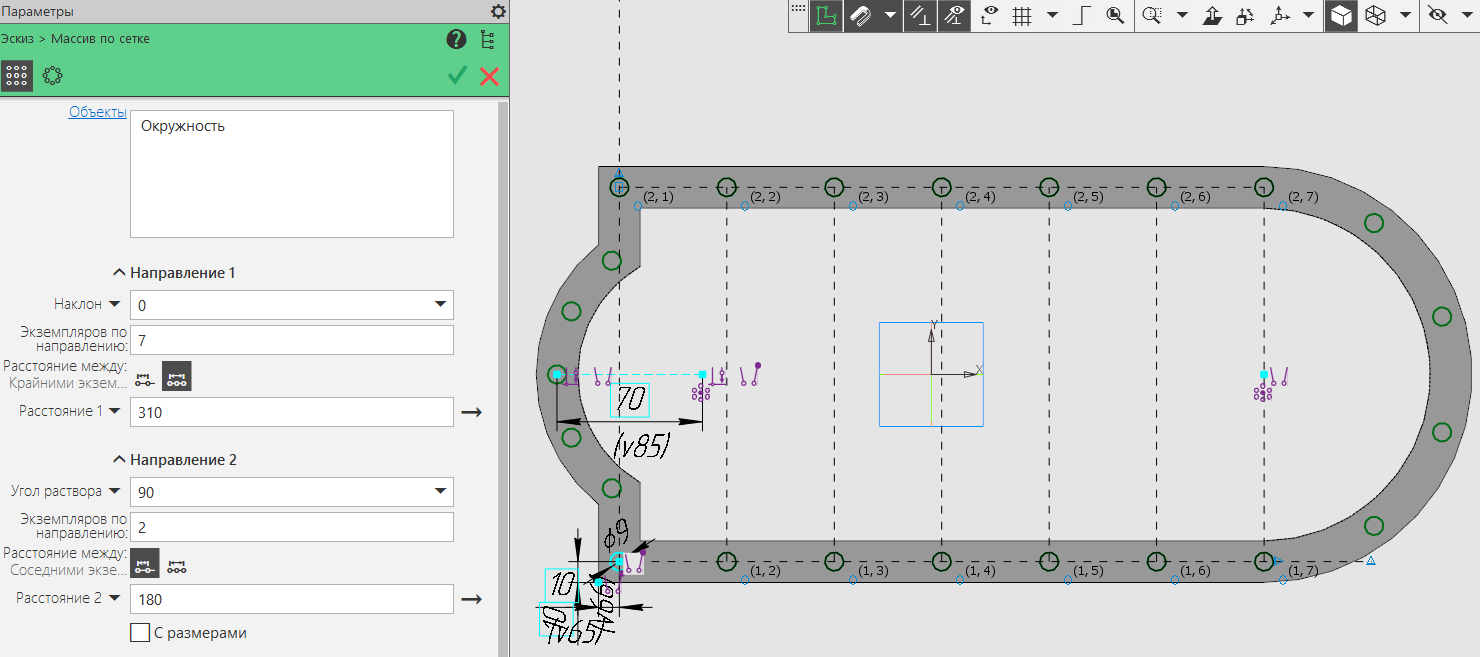

Рис.10 Массив по сетке в 3D
Работа со слоями

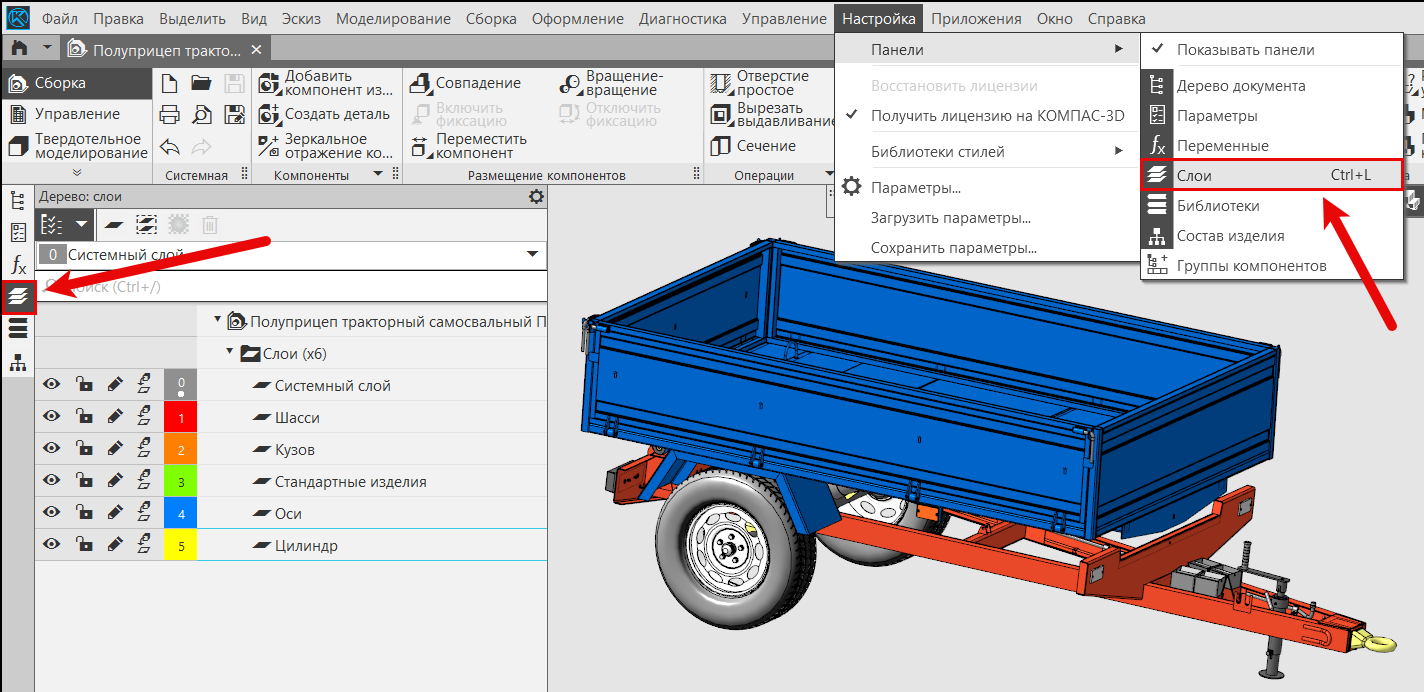

Новые возможности при создании слоев. Дерево слоев теперь находится на отдельной панели, которая включается через комбинацию клавиш Ctrl+L или команду Настройка — Панели — Слои. Также была добавлена новая команда создания слоев, позволяющая за один сеанс создавать в модели до 999 новых слоев.
Рис 11. Панель слоев
Поддержка Linux
КОМПАС-3D v24 выйдет с поддержкой ОС на базе ядра Linux. Долгожданный пользователями выход версии будет реализован под три отечественные OS на ядре Linux - Альт, Astra Linux, РЕД ОС. Согласно заявленной дорожной карте АСКОН, поддержку Linuх получит в первую очередь базовая функциональность КОМПАС-3D v24, а потом, постепенно, все дополнительные приложения. На данный момент идет бета-тестирование нативной версии v24 под Linuх.
Новые приложения
Фотореалистика, рендеринг. В КОМПАС-3D v24 стал доступен рендеринг и входит в базовую функциональность программы. Модуль Фотореалистика позволяет преобразовать сложные геометрические данные в реалистичные изображения с учетом таких факторов, как освещение, тени, материалы поверхностей и окружающая среда.

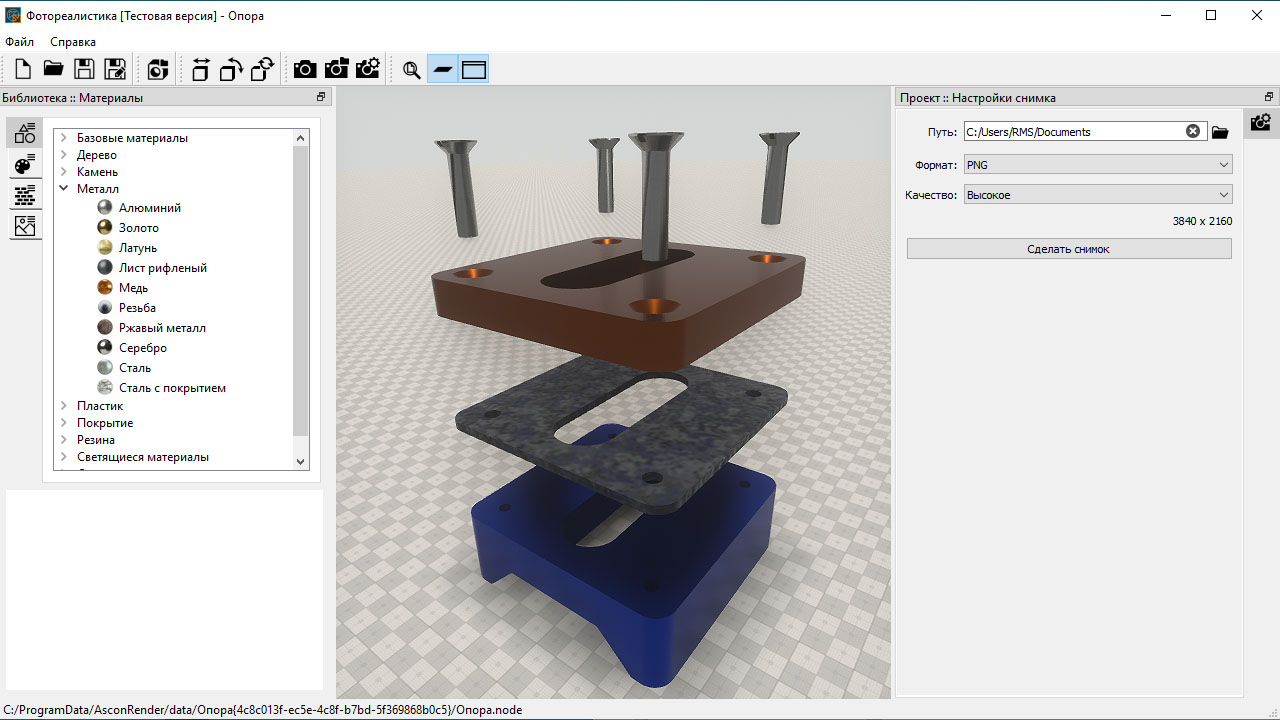

Рис. 12 Модуль Фотореалистика
КОМПАС-Композит. Оно позволяет:
-
Создавать 3D-визуализацию композитной детали и задавать требования к изделию на этапе проектирования.
-
Подготавливать данные для производства на этапе технологической подготовки.
-
Делать все изменения на этапе проектирования.

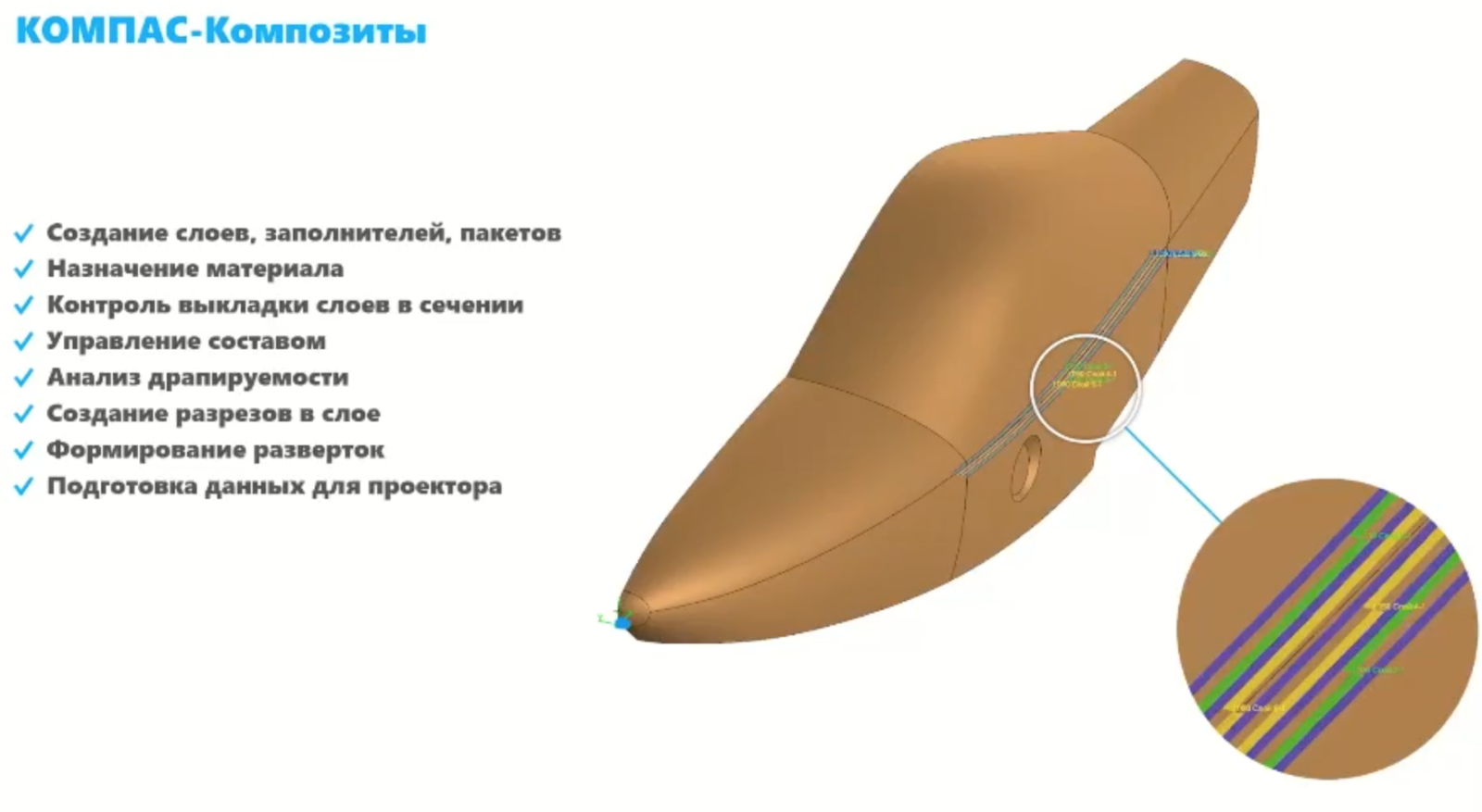

Рис. 13 Возможности КОМПАС-композиты
Бесплатное обновление до v24
В нашем обзоре представлены далеко не все полезные новинки предстоящего релиза КОМПАС-3D v24. Познакомиться с новыми возможностями можно будет уже после выхода новой версии. Приобретая КОМПАС-3D v23 до выхода новой версии, вы также можете обновиться до КОМПАС-3D v24 бесплатно.
Выводы
Специалисты АСКОН при работе над новой версией КОМПАС-3D v24 сделали акцент на реализации запросов пользователей, которые активно работают с системой, знают ее возможности и принимают участие в тестировании. Множество полезных новинок было включено базовую функциональность. Важным шагом стало добавление возможности работать с импортонезависимыми операционными системами на базе ядра Linux. Все это позволяет упростить выполнение стандартных операций с сохранением точности конечных результатов.
Автор статьи: Олеся Сазонова.
Редактор: Наталья Пака.
