КОМПАС-3D v25 меняет привычный подход к 3D-моделированию

Прямое моделирование

• Улучшенная команда “Копировать объект” позволяет переносить геометрические элементы из одной модели в другую, сохраняя или настраивая их поведение. Теперь объект можно копировать как готовый эскиз, а не набор отдельных кривых, и помещать целиком в конечную модель.

Копирование эскиза крепления рамы

• Новое параметрическое ограничение «Симметрия объектов» заменяет сложный набор условий для симметричного расположения нескольких элементов и позволяет быстро сделать соразмерную геометрию (окружности, прямоугольники, эллипсы, пазы  и другие элементы) относительно выбранной оси или плоскости.

• Команда «Отверстие простое» позволяет за один запуск указать произвольное количество точек (центров отверстий). Система автоматически построит за один вывов команды одинаковые отверстия во всех выбранных местах.

Группа одинаковых отверстий на прямолинейной поверхности модели

Для отверстий, создаваемых на сложных или изогнутых деталях, в КОМПАС-3D v25 можно указать  два режима направления:

• По нормали к поверхности: каждое отверстие будет направлено строго перпендикулярно грани в конкретной точке его размещения. Это незаменимо при работе с цилиндрическими, сферическими или криволинейными деталями.

• Единое направление: все отверстия группы строятся параллельно друг другу вдоль одного заданного вектора (оси или вектора выдавливания).

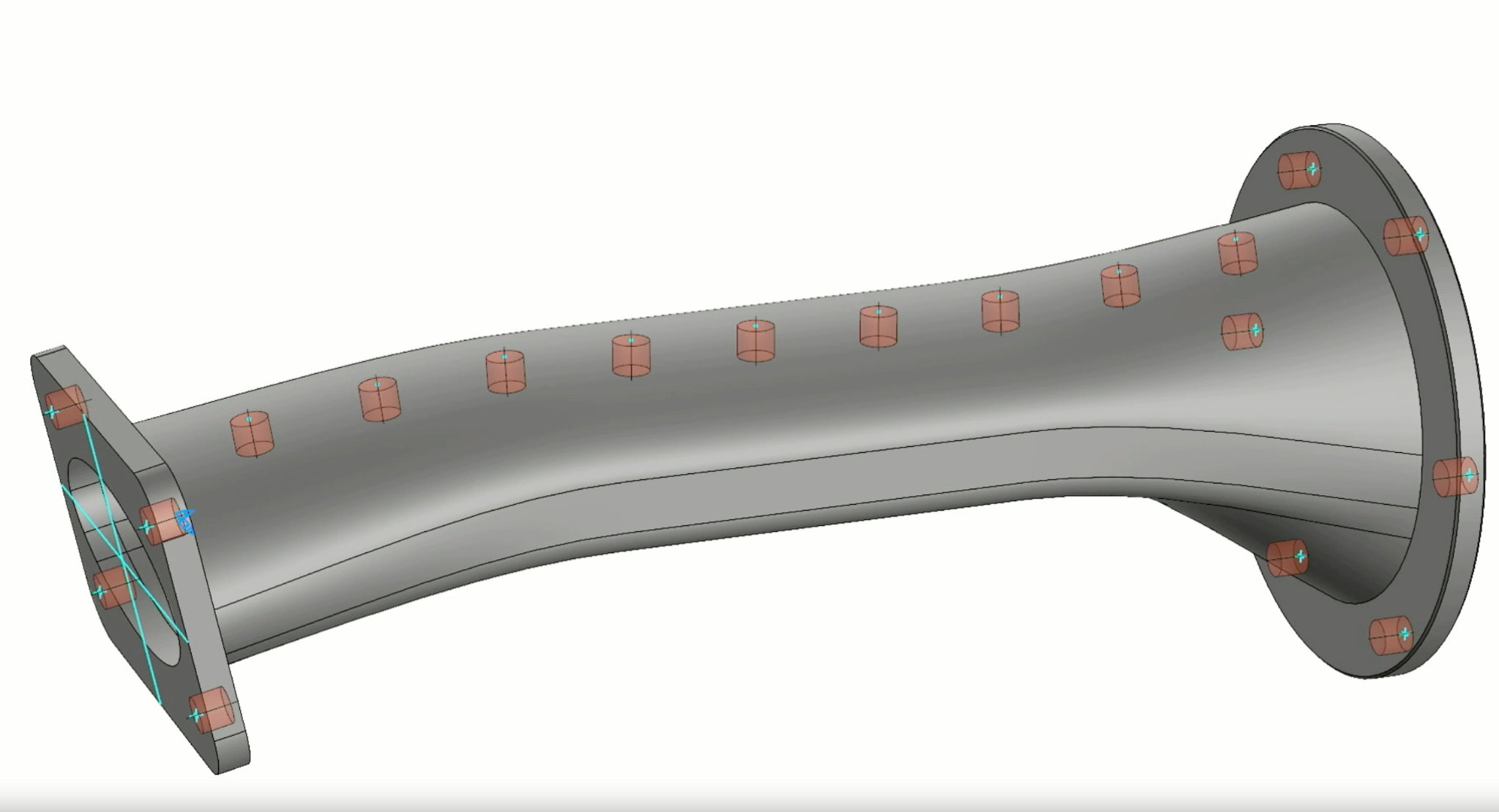

Группа отверстий на криволинейной поверхности

• Фильтры выбора объектов в КОМПАС-3D v25 изменили свою логику работы. Теперь они настраиваются индивидуально под каждую конкретную команду. При запуске определенной операции система автоматически активирует или предлагает только те фильтры, которые имеют смысл для текущей команды.

• Теперь выполненное в модели измерение сохраняется в дереве документа как самостоятельный элемент. К нему можно вернуться в любой момент. Например, если вам нужно пересчитать параметры для других элементов, достаточно зайти в редактирование сохраненного измерения и перевыбрать новые грани, ребра или точки – значение пересчитывается автоматически.

• Новая команда «Выделить по свойствам». Она полностью заменяет долгий ручной поиск элементов с общими свойствами в сложных моделях, позволяя мгновенно находить и подсвечивать объекты по заданным критериям.

• Новая команда «Рельеф» позволяет быстро наносить узоры, логотипы, текст на поверхности деталей с добавлением или удалением слоя материала. Главное преимущество инструмента – он позволяет мгновенно превратить плоский или пространственный контур в объемный элемент на одной или нескольких гранях тела без построения множества сложных вспомогательных эскизов.

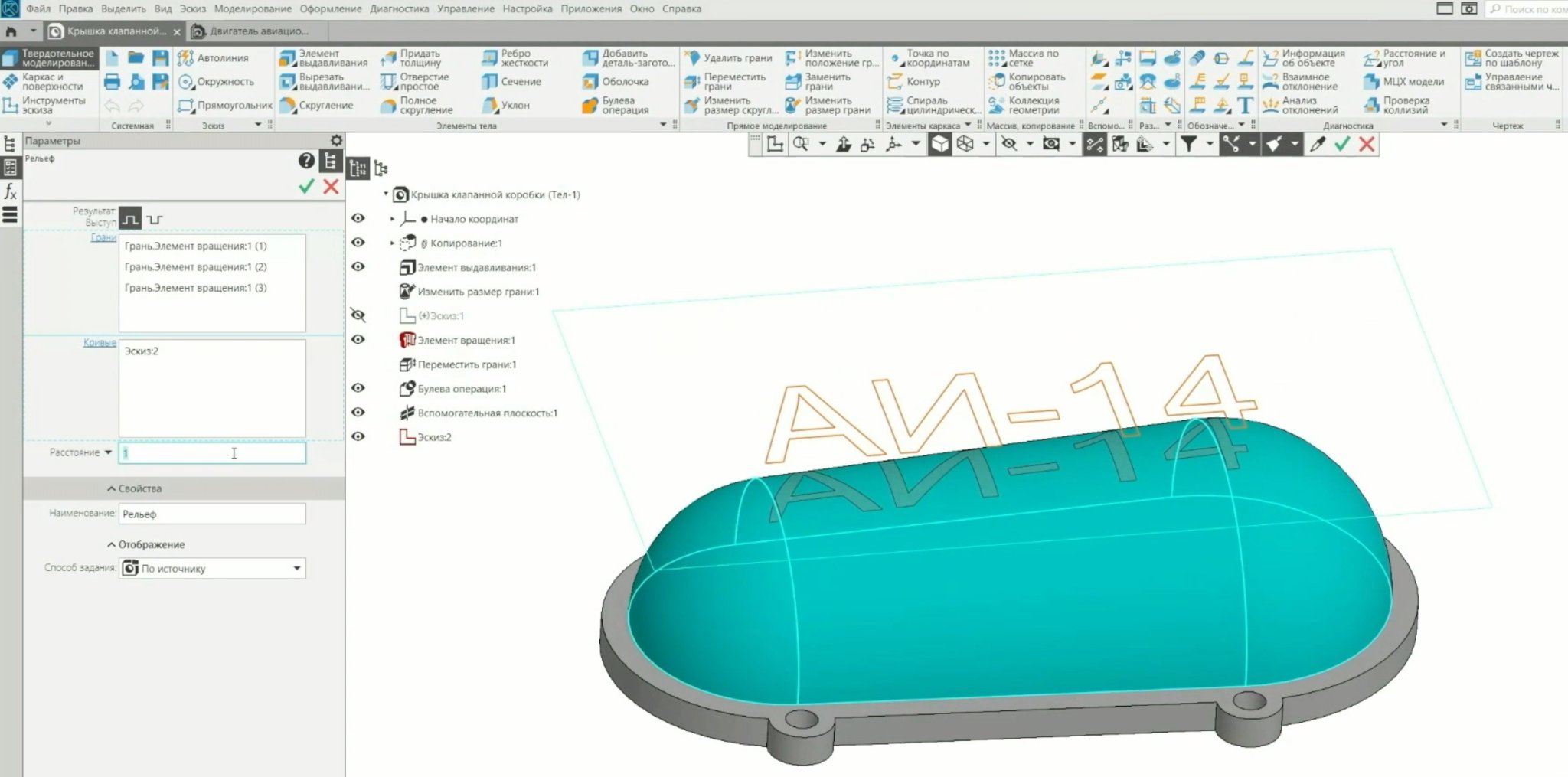

Маркировка детали

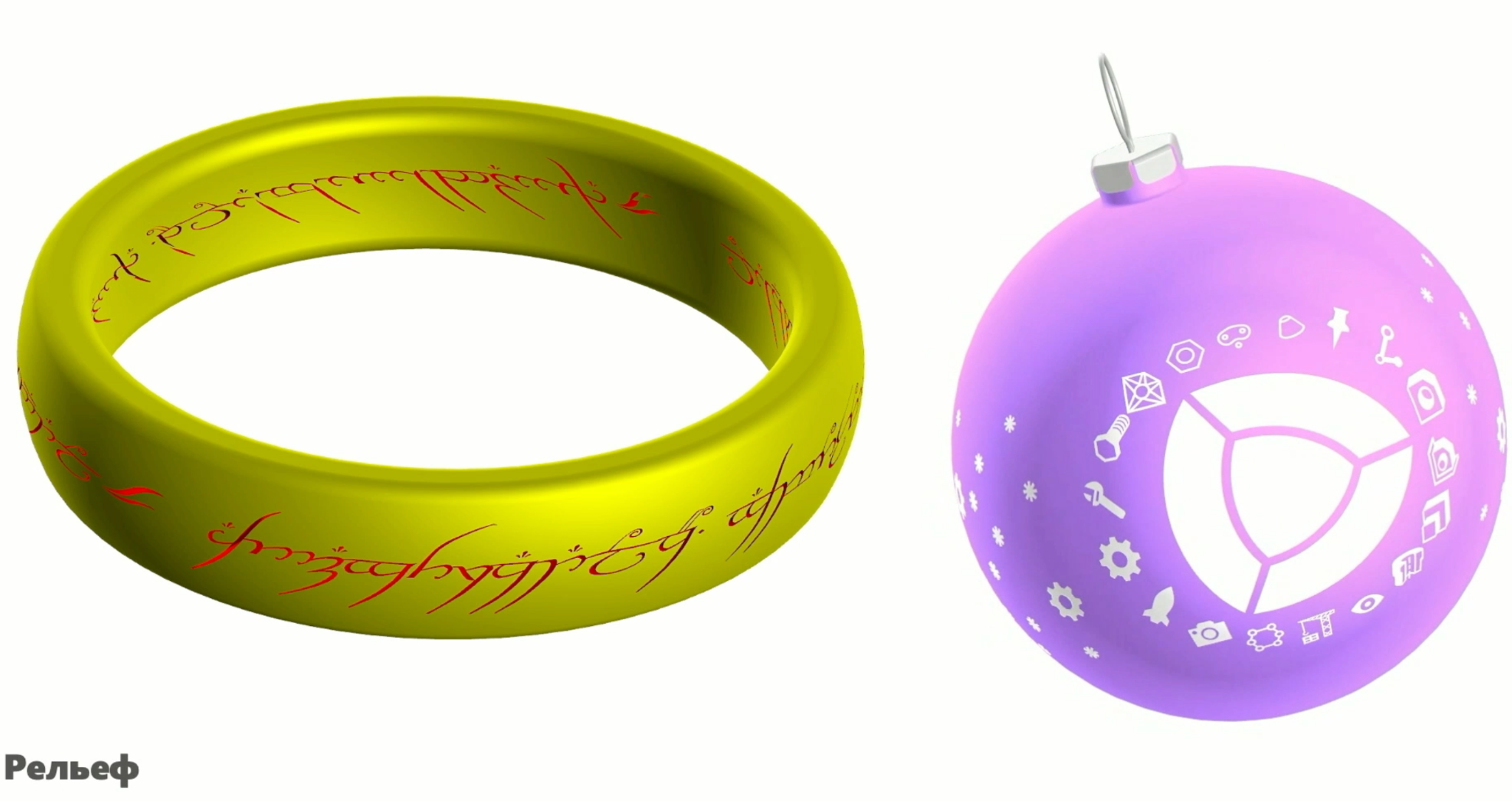

Примеры надписей на разных изделиях

• Операция “Редактирование вспомогательной плоскости” получила важное изменение. Теперь при редактировании плоскости доступна прямая смена способа ее построения. При переходе в режим редактирования вспомогательной плоскости вы можете переключить тип ее построения на "Панели параметров". Например, в один клик превратить “Смещенную плоскость” в “Плоскость под углом к другой плоскости” или “Плоскость через три точки”.

• Новая команда «Изменить положение компонента» позволяет выполнять перемещение компонентов в контексте сборки тремя способами: по координатам, на расстояние или угол, по сопряжениям. Каждый из них решает свою задачу – от быстрого наброска до точной кинематической проверки.

• Новая функция «Создать вариант состава» оптимизирует работу с тяжелыми файлами и экономит оперативную память компьютера путем создания «легких» аналогов сложных деталей внутри сборки. Пользователь самостоятельно формирует упрощенную детализацию модели ДСЕ. Например, он может исключить из нее "лишние" конструктивные элементы или даже заменить тела пространственными кривыми.  В контексте большой сборки можно одним кликом выбирать, какой именно состав геометрии отображать на экране в данный момент.

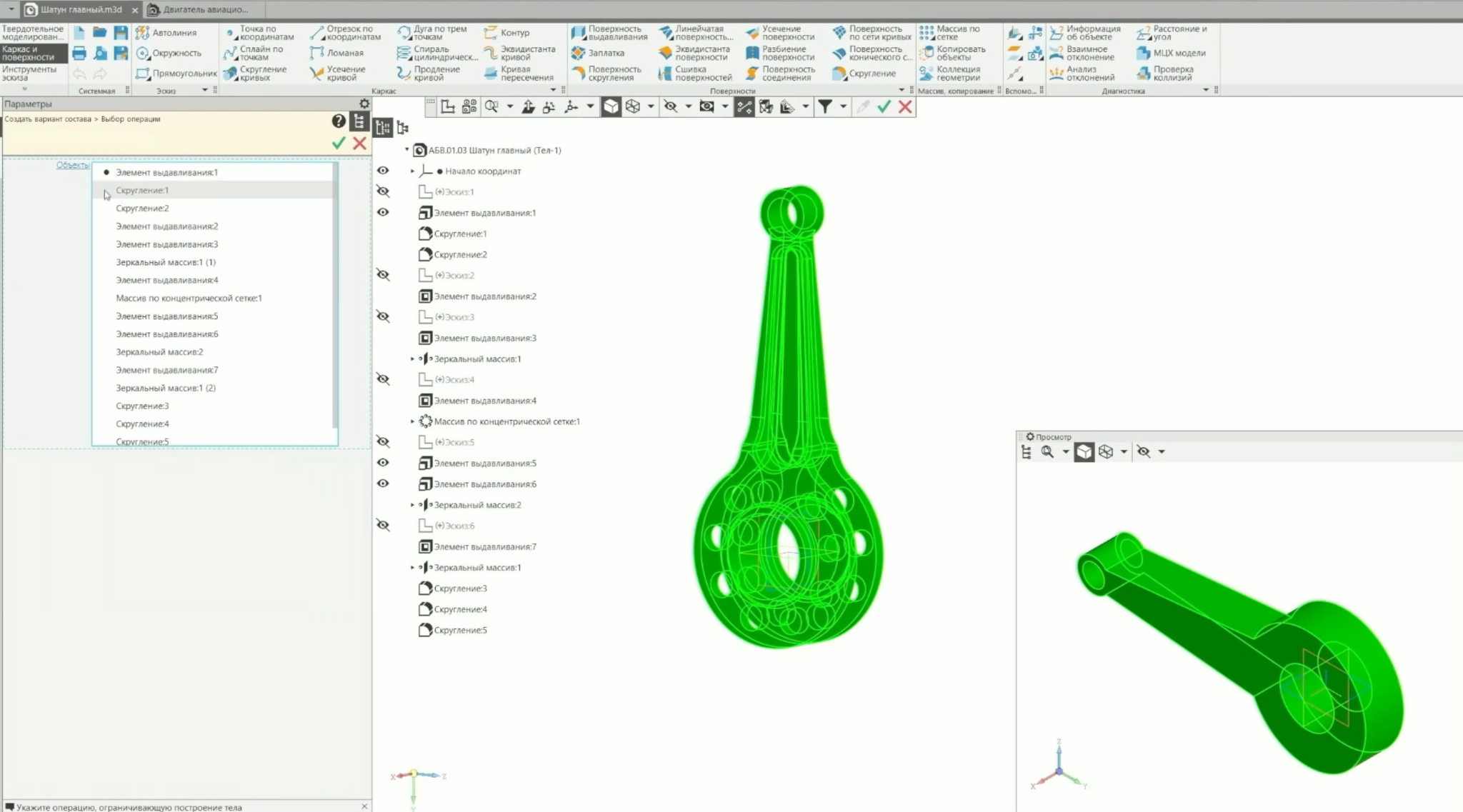

Модель со сложной геометрией и ее упрощенная версия

Полигональное моделирование

Возможность автоматической сегментации. Алгоритм автоматически распознает на хаотичной полигональной сетке участки, близкие к аналитическим поверхностям (плоским, цилиндрическим, сферическим, коническим, тороидальным), и окрашивает их в разные цвета.Таким образом, значительно сокращается время на  последующую подгонку поверхностей.

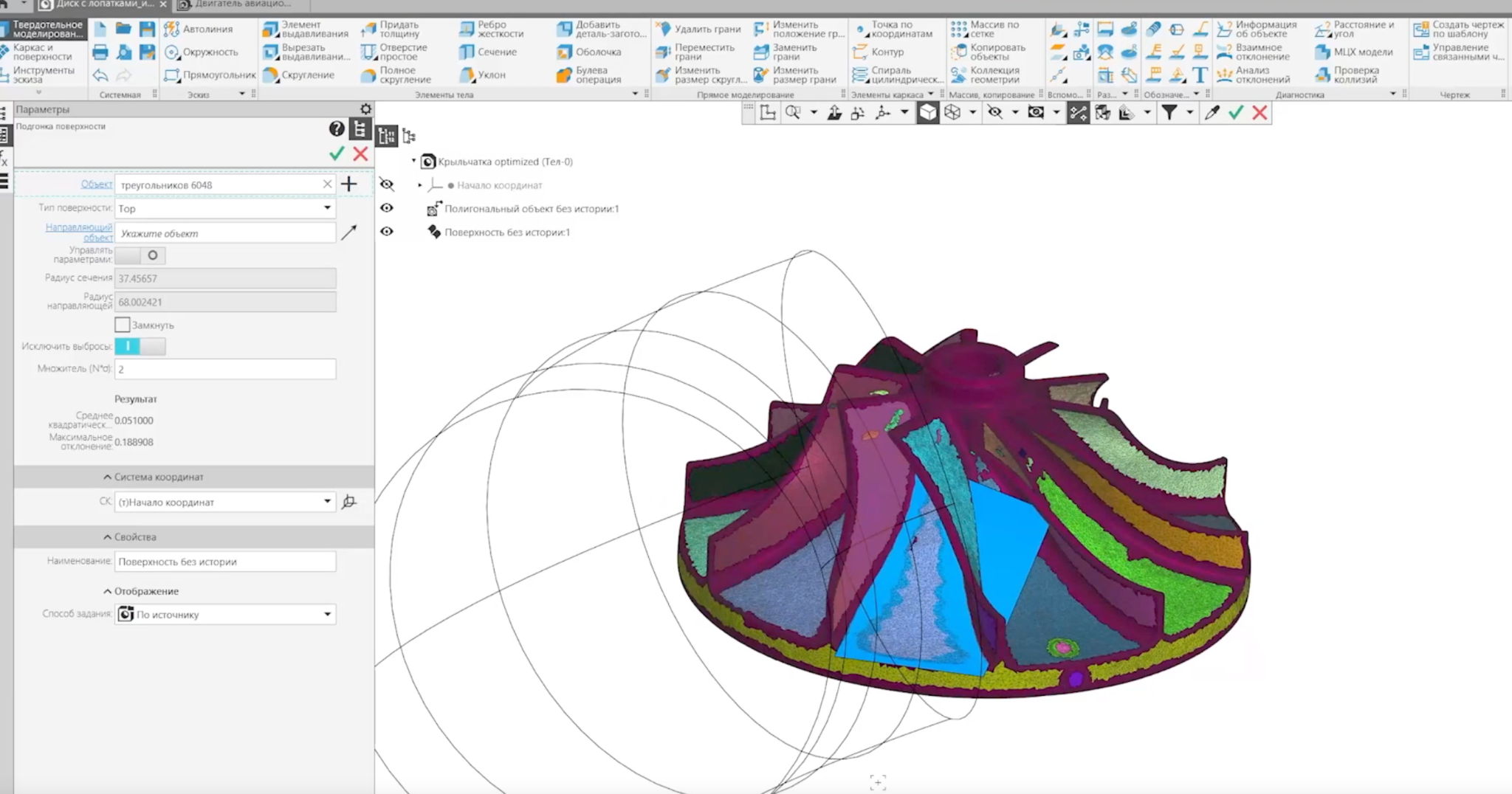

Сегментация объекта

Работа с чертежами

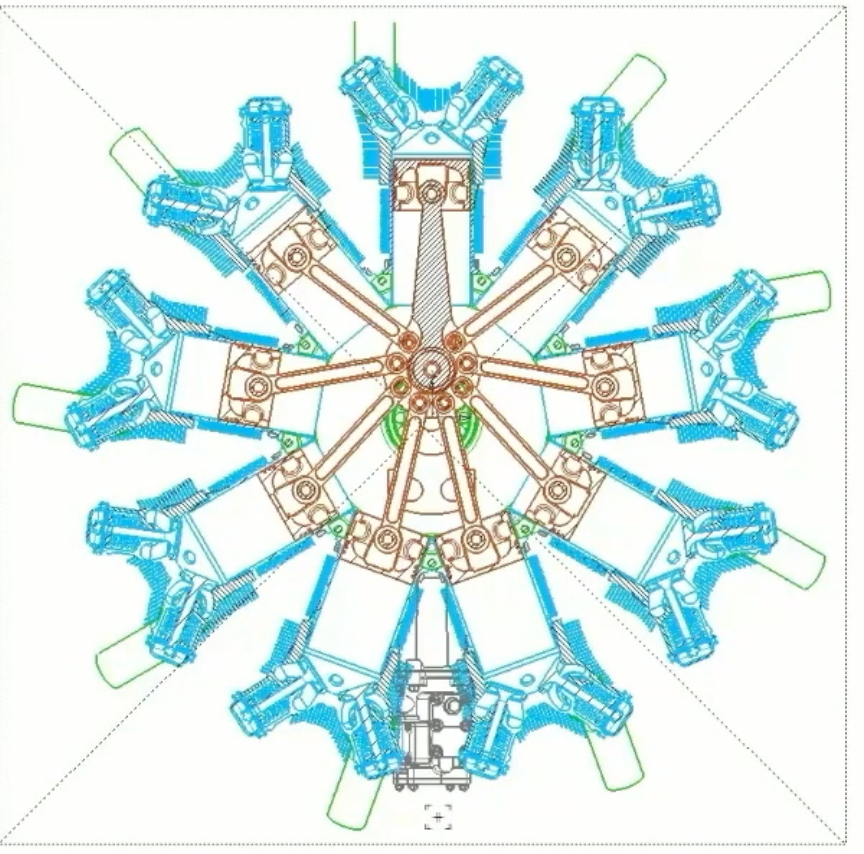

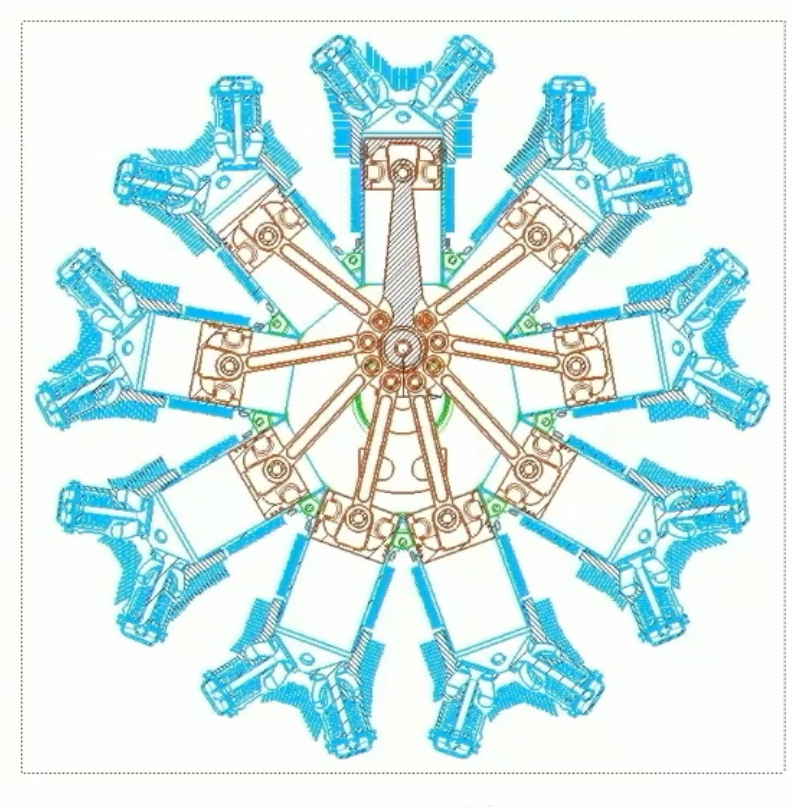

Новая опция «Глубина проецирования» в ассоциативных видах чертежей КОМПАС-3D v25 упрощает и разгружает чертежи, исключая лишние невидимые линии от элементов, расположенных глубоко внутри или на заднем плане модели.

Как работает – пользователь вручную задает глубину в миллиметрах или указывает, до какой плоскости/грани система должна «видеть» геометрию при генерации 2D-вида. Элементы, которые находятся дальше этого расстояния, просто не попадают на чертеж.

было                                                                                               стало

Предзаказ нового КОМПАС-3D v25

Ожидаемый релиз выйдет в середине лета 2026 года. Чтобы попробовать перечисленные выше новинки первыми, можно оформить предзаказ КОМПАС-3D v25 на выгодных условиях уже сейчас! Условие – при покупке новых рабочих мест текущей, 24 версии, КОМПАС-3D, КОМПАС-График, машиностроительных и строительных комплектов вы получите обновление до 25 версии в подарок.

Популярные вопросы

Ответ: Да, v25 развивает концепцию кроссплатформенности. Версия имеет развитую нативную поддержку отечественных Linux-систем (ОС Альт Рабочая станция 11, ОС Альт Рабочая станция К 11, РЕД ОС 8.0, Astra Linux 1.8), что обеспечивает высокую стабильность, быстрое открытие файлов и корректное отображение интерфейса.

Вопрос 2: Изменились ли системные требования к компьютеру по сравнению с прошлыми версиями?

Ответ: Минимальные требования остались на прежнем уровне, однако для комфортной работы с новыми функциями крайне рекомендуется использовать многопоточные процессоры последнего поколения и SSD-накопители. При этом благодаря механизму «Вариантов состава» (упрощения моделей) нагрузка на видеокарту и оперативную память в больших сборках теперь существенно ниже.

Вопрос 3: Поддерживает ли новая версия файлы, созданные в предыдущих версиях?

Ответ: КОМПАС-3D v25 без проблем открывает файлы, созданные во всех предыдущих версиях программы.

Вопрос 4: Насколько сложно будет перейти на v25 пользователям, работающим в старых версиях?

Ответ: Интерфейс сохранил преемственность, поэтому долгого переучивания не потребуется. Все новые инструменты органично встроены в привычные инструментальные панели. Главное отличие, к которому нужно будет привыкнуть – это расширенная автоматизация: многие команды теперь предлагают выполнить групповые операции там, где раньше требовалось делать несколько ручных действий.
