Новая версия КОМПАС-3D v23: еще более удобная и функциональная

Оформление документов и новые диалоговые окна

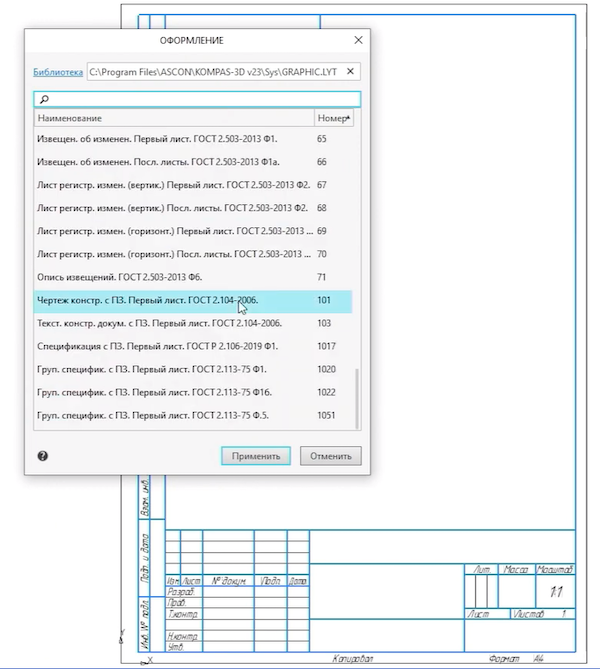

Появились оформления документов со знаком заказчика  – данные стили можно применять к существующим и новым документам. Для спецификаций были также разработаны соответствующие стили.

Оформление со знаком заказчика

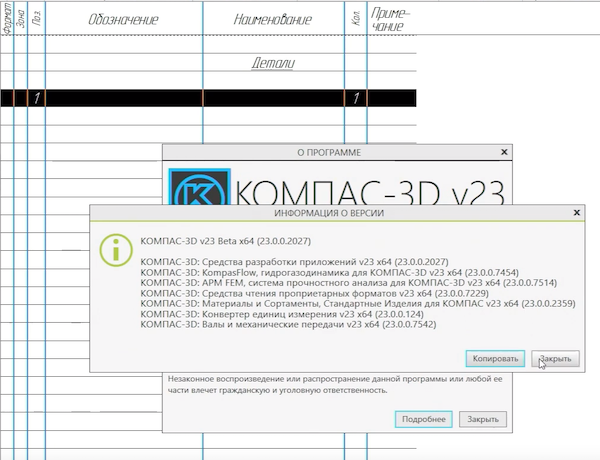

В диалоговое окно «О программе» добавлена кнопка Подробнее, позволяющая просмотреть список установленных модулей КОМПАС-3D и их версии.

Список установленных модулей в окне «О программе»

2D-проектирование

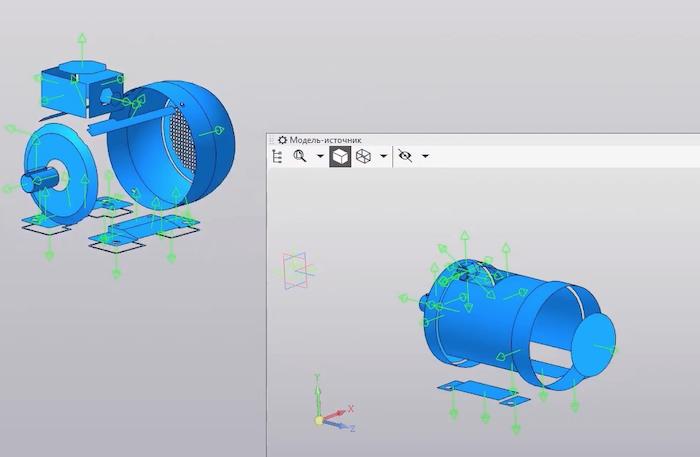

• Подмена геометрии стала проще с новым окном «Создать соответствия копируемых объектов», которое позволяет на старом и на новом представлениях задать соответствия граней, ребер, точек и других элементов.

Подмена геометрии в окне «Создать соответствия копируемых объектов»

• В панели состава изделия добавлена возможность передачи свойств из сборки в исходные компоненты.

3D-моделирование

• Новое контекстное меню упрощает работу пользователя при переключении между слоями.

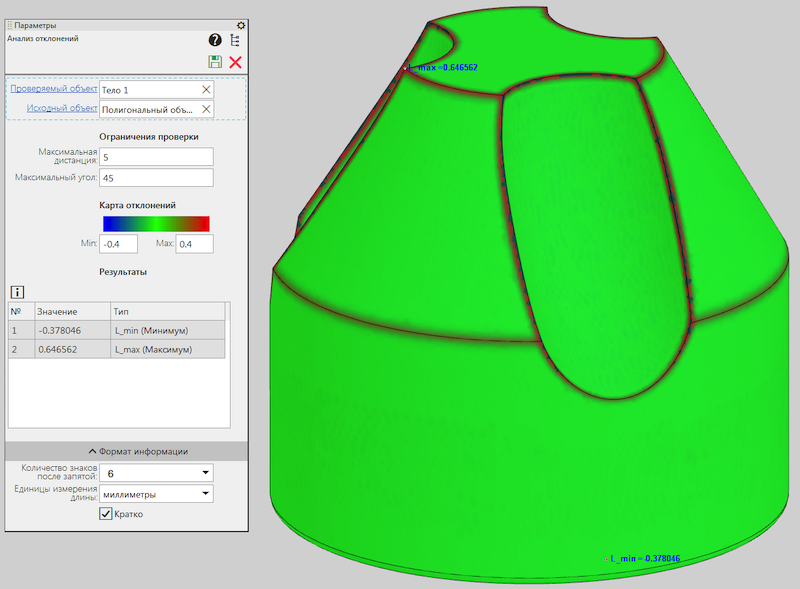

• Новая команда «Анализ отклонений» служит для оценки отклонения полигонального объекта от тела, поверхности или грани. Для наглядности результат анализа отображается в виде цветовой карты.

Анализ отклонений полигонального объекта

• Добавлена команда «Заменить компоненты». Она позволяет быстро задавать новый файл-источник для одного или нескольких (в том числе различных) компонентов сборки.

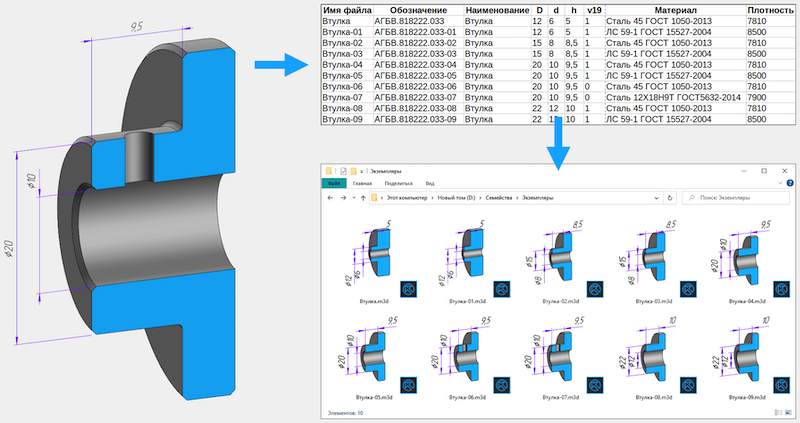

• По заявкам пользователей была создана опция «Семейство моделей», которая реализовала возможность создавать модели однотипных деталей на базе шаблона путем изменения значений заданных переменных и свойств. Наборы значений могут извлекаться из таблиц *.ods или *.xls.

Электронная таблица «Семейство моделей»

• Из других заметных новинок: добавлена удобная функция построения элементарных тел, а также все команды прямого моделирование объединены на одной инструментальной панели.

Реверс-инжиниринг

Новая версия предлагает ряд усовершенствованных команд для работы с полигональными объектами. Так, «Подгонка поверхностей» теперь позволяет при построении поверхности  задавать направляющий объект и корректировать числовые параметры. Доработанная опция «Измерить расстояние и угол» в новой версии предлагает вывод как числового значения в таблице на Панели параметров, так и   графического отображения в виде отрезка (или угла).

Новое в приложениях

Линейка для механического проектирования

• В ключевом продукте «Валы и механические передачи» реализована новая логика совместного двумерного проектирование вала с трехмерной моделью детали этого вала, что позволит в 3D моделировать вал целиков как единое изделие, а  информация будет представлена в 2D-модели.

• В приложение «Разъемные соединения» добавлены новые команды:  «Шпилечное соединение» и «Вставка из шаблона соединения», источником которого могут быть недавние вставленные в документ или избранные разъемные соединения.

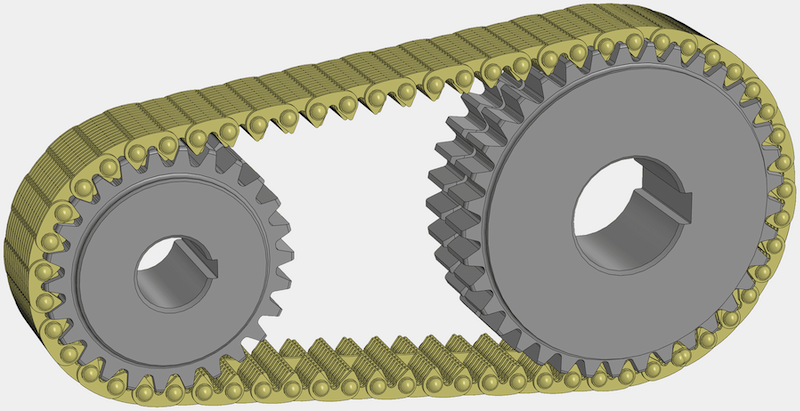

• КОМПАС-3D v23 пополнился генерацией трехмерной модели звездочки цепной передачи с зубчатой цепью. Возможно выполнение отчета с построением, так и без построения звездочек. Также можно выполнить проект с заранее заданными параметрами.

Модель «Звездочки с цепной зубчатой передачей»

Линейка для проектирования оборудования

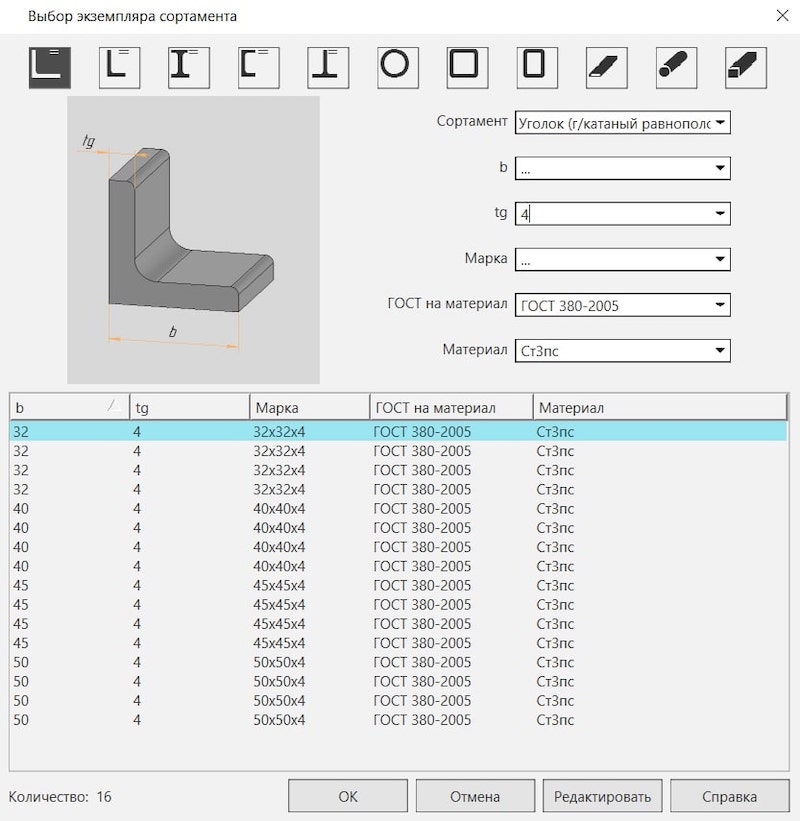

• В «Металлоконструкциях»  и «Трубопроводах» был существенно переработан интерфейс выбора профиля материала: все сортаменты сгруппированы в одном окне, при этом список можно настраивать, что значительно упростит работу специалиста.


  Выбор экземпляра сортамента

• В приложении «Кабели и жгуты» была повышена интеграция с различными САПР, в частности с Компас электрик и САПР МАКС, что облегчит обмен данными и повысит эффективность создания 3D-модели на стороне КОМПАС-3D v23.

Строительная линейка

• В приложения «Электроснабжение» для удобства пользователей доступен режим автоподбора конфигураций для элементов трассы. Это будет особенно актуальным для внесения быстрых изменений.

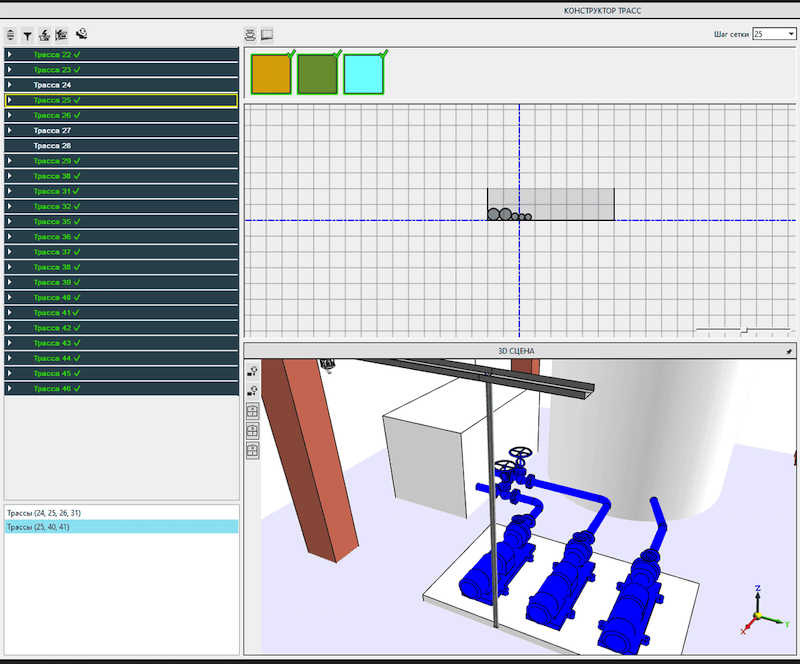

• Расширены возможности 3D-окна «Конструктор трасс», в котором теперь в режиме реального времени будут отображаться каркас здания, расставленное оборудование и сама трасса. Это позволит оценить обстановку и оперативно внести нужные коррективы.

Отображение окружающей обстановки в конструкторе трасс

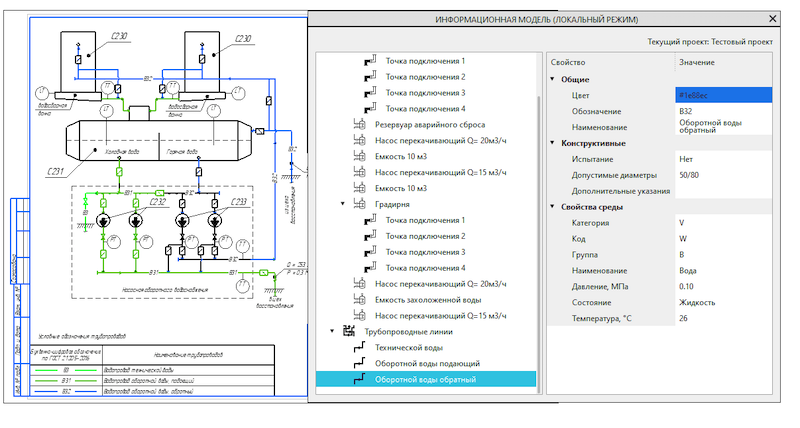

• В приложении «Технологии ТХ»  реализована возможность создания принципиальных схем, в которых можно расставить УГО оборудование, арматуры, сделать привязку, создать линии и проработать другие критически важные процессы промышленного проектирования.

Схемы принципиальные (P&ID)

• Специалисты по прокладке газовых коммуникаций смогут оценить построение и расчет профиля скважин методом ННБ согласно СП 341.1325800.2017, что позволит получить в автоматическом виде профиль скважин с заполненными табличными данными.

Подробнее обо всех улучшениях можно узнать в официальной презентации КОМПАС-3D v23.

Будущее КОМПАС-3D

Перспективные разработки в геометрическом ядре C3D

Команда КОМПАС-3D  непрерывно ведет работы в области улучшения возможностей полигонального моделирования. В перспективе планируются новые возможности: упрощение сетки при загрузке точной отсканированной модели, а также обратная команда локального уточнения сетки для расчетных систем и детального анализа изделия. Также разрабатываются команды для автоматического совмещения объектов, диагностики сети и выявления дефектов и многие другие.

Глобальные проекты

Ближайшие анонсированные планы АСКОН – доработать и выпустить для бета-тестирования нативную версию под Linux в 2024 году. В перспективе же намечен грандиозный проект, над которым компания работает не один год – создание полноценного цифрового решения тяжелого класса для судостроительной отрасли на базе КОМПАС-3D и других продуктов, выпуск которых планируется реализовать к 2027 году.
