Новое в КОМПАС-3D v21 Home: подвижные подсборки, полигональный объект, открытие файлов других CAD и другое

Возможности трехмерного моделирования: подвижные подсборки

В сборке можно сделать подсборку любого уровня подвижной, т.е. разрешить взаимное перемещение ее компонентов. Ранее в сборке можно было перемещать подсборку целиком, но не компоненты внутри нее. При перемещении компонентов подвижной подсборки учитываются не только сопряжения, связывающие компоненты подсборки друг с другом, но и сопряжения, связывающие их с остальными компонентами сборки. То есть, с помощью сопряжений подсборки могут быть размещены так, что их конструктивно подвижные части займут в сборке положение, отличное от положения в файле-источнике подсборки. За счет подвижности компонентов внутри подсборок упрощается процесс создания сборочной модели (придания ее частям нужного положения, сопряжения со смежными компонентами), а также появляется возможность имитировать работу проектируемого механизма с целью контроля или демонстрации.

Для представления в КОМПАС-3D исходных триангуляционных и тесселяционных данных, таких как сканирование и т.д., теперь используется специальный полигональный объект. Работа с таким объектом требует намного меньше ресурсов компьютера по сравнению с точной геометрией, применявшейся для представления этих данных ранее:

• импорт из файлов форматов STL и JT происходит быстрее и потребляет меньше оперативной памяти,
• ускоряются сдвиг и поворот при работе с моделью,
• файл модели имеет меньший объем.

Таким образом, теперь можно быстро импортировать результаты сканирования, хранящиеся в STL-файле, и использовать полученные полигональные объекты как окружение при создании новой модели. Доступна привязка к вершинам полигонального объекта при выполнении измерений и простановке размеров. Полигональный объект можно получить не только путем чтения из форматов STL и JT, но и путем преобразования тела или поверхности. При необходимости полигональный объект можно преобразовать в точную геометрию — тело или поверхность.

Диапазон значений для сопряжения: На расстоянии

Доработано сопряжение “На расстоянии”: при его наложении можно задать не только конкретное значение расстояния между объектами, но и диапазон, в котором это значение может находиться.

Автомасштабирование эскиза по первому размеру

После простановки первого ассоциативного размера, любого, кроме углового, в первом из имеющихся в модели эскизов все контуры в этом эскизе автоматически масштабируются с коэффициентом, равным отношению заданного значения размера к исходному. Благодаря этому можно строить эскиз приблизительно, а затем уменьшить или увеличить его целиком, проставив один размер, ранее размер воздействовал лишь на «свой» объект или объекты, из-за чего эскиз мог сильно деформироваться. При простановке последующих размеров в первом эскизе, а также размеров в остальных эскизах масштабирование не производится.

Импорт и экспорт: открытие файлов других CAD

Появилась возможность чтения моделей из проприетарных форматов, т.е. форматов моделей других CAD-систем: NX, Creo, SolidWorks, Inventor, Catia, SolidEdge. В том числе такие модели можно вставлять в сборку КОМПАС-3D в качестве компонентов.

Сохранение пользовательских параметров экспорта STL и других файлов

Появилась возможность сохранения в файл и чтения из файла параметров экспорта в форматы STL, JT, STEP и параметров импорта из форматов JT, STEP. Таким образом, однажды сделанную настройку экспорта или импорта можно использовать повторно или передать на другое рабочее место.

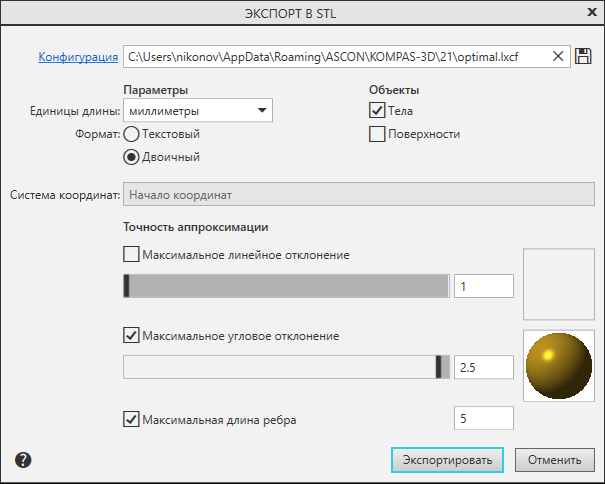

Можно создать собственную конфигурацию параметров сохранения (Файл — Сохранить как… - Stl  — Сохранить с параметрами). Как только вы её создадите, вам больше не потребуется настраивать параметры сохранения — сохранение в  STL по умолчанию будет с вашими настройками. Если вы захотите сменить конфигурацию или создать новую, воспользуйтесь командой  Файл — Сохранить как… - Stl  — Сохранить с параметрами.

Чтение OBJ-файлов

Появилась возможность импорта моделей формата OBJ.

Расширен диапазон линейного отклонения для полигонального экспорта

Максимальное линейное отклонение, которое можно задать при настройке экспорта в форматы STL, JT, VRML, увеличено до 30 мм.

Это только самые популярные обновления, для пользователей КОМПАС-3D v21 Home доступны более 100 функциональных изменений.

Вариант работы, выполненной на КОМПАС 2D Home:

Разработчик: Школа №52, Ижевск

Автор(ы): Касаткина Анна, 9 класс

Руководитель проекта: Опарин Алексей Иванович, педагог доп.образования

Описание: Модель легкого кореллианского грузового корабля YT-1300 из вселенной Звездных Войн, пилотировавшийся Ханом Соло и его помощником Чубаккой.

Всего деталей: 381
