Новый КОМПАС-3D v24 Home со встроенной фотореалистикой

Новые возможности реверс-инжиниринга и работы с геометрией

Основной фокус версии КОМПАС-3D v24 Home – развитие поддержки реверс-инжиниринга. Вот некоторые из полезных новинок:

• Возможность совмещать полигональные объекты со сплошными телами и поверхностями, строить аналитические поверхности по подобию полигональной сетки.

• Новая команда «Проверка геометрии» для диагностики объектов на корректность математического описания, что значительно облегчает работу с импортированной и сканированной геометрией.

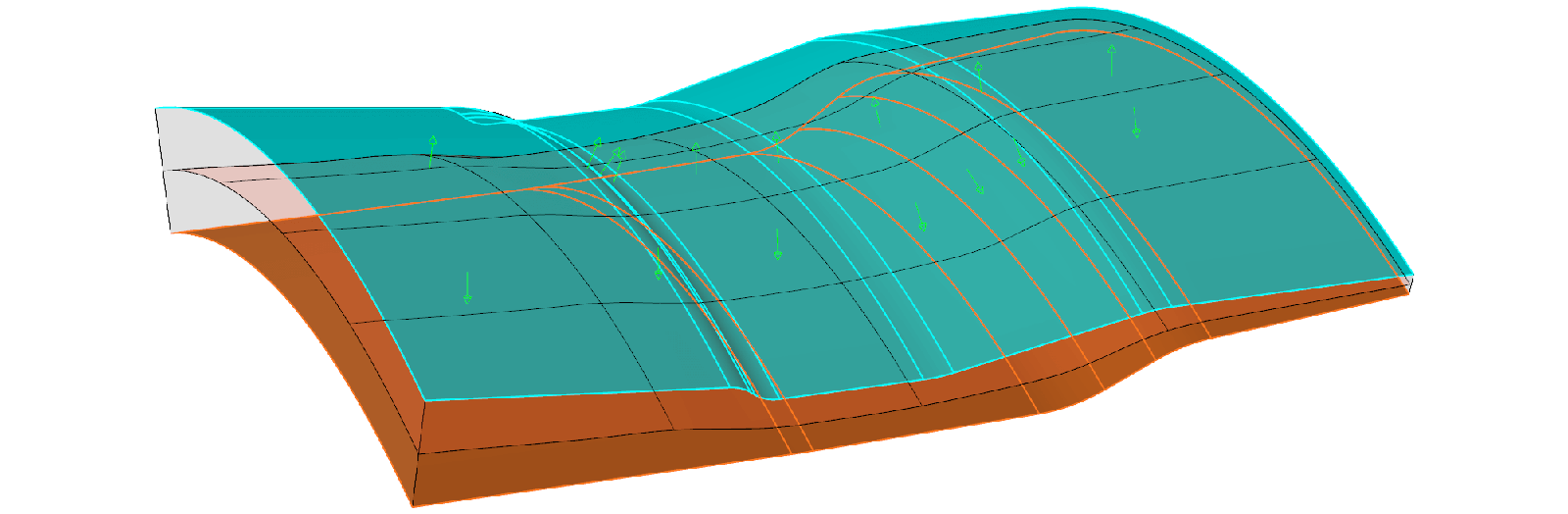

Рис. 1 Совмещение полигонального объекта с телом (команда «Совмещение»)

Фотореалистичная визуализация

КОМПАС-3D v24 Home впервые предлагает встроенный модуль создания фотореалистичных изображений прямо в системе. Пользователи могут назначать материалы, настраивать фон, свет и параметры съемки, благодаря чему получают качественные визуализации моделей для презентаций или детальной проработки внешнего вида изделий.

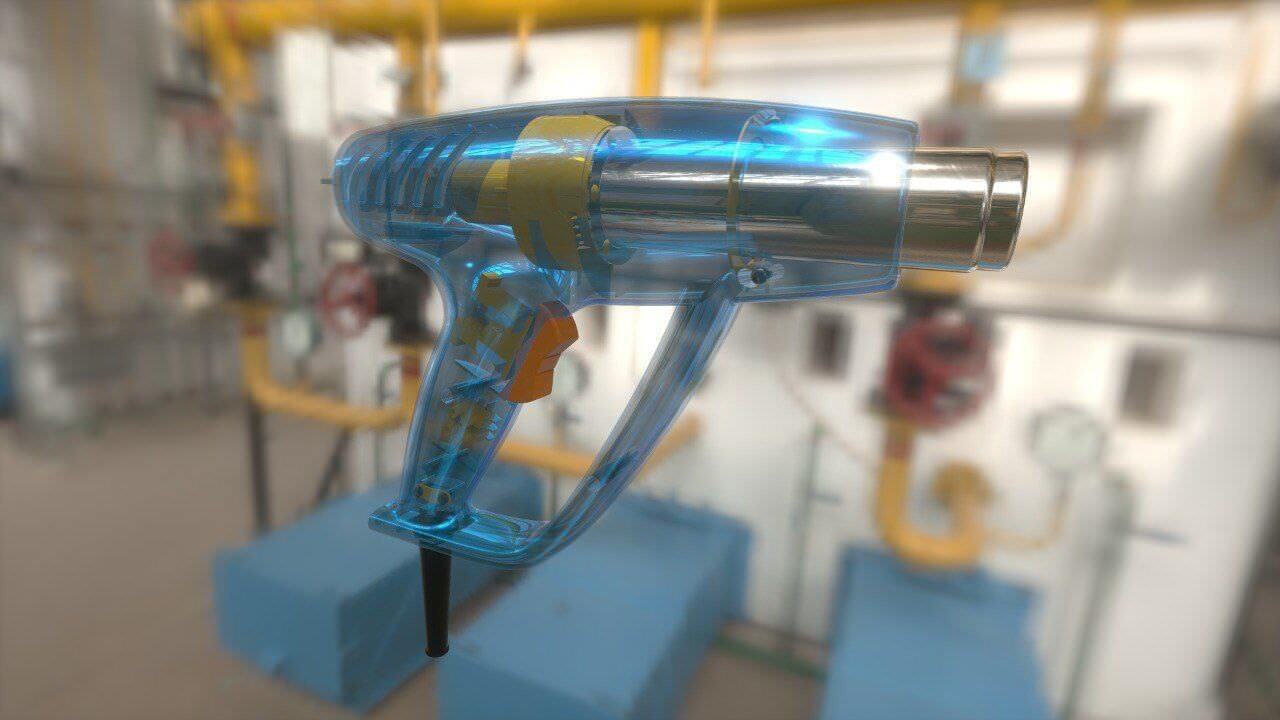

Рис. 2 Фотореалистичное изображение

Обновленные инструменты 3D-моделирования

В системе доступен расширенный набор базовых инструментов для работы с кривыми, поверхностями и сложными формами.

• Поддерживается формирование «гибких изделий» с возможностью деформации компонентов в сборке без изменения исходных файлов.

• Новая команда «Проверка значений» поможет выявить выход значений переменных за границы допустимого диапазона.

• Появилась новая команда «Трубчатый элемент» создания тел по траектории с круглыми сечениями и средства диагностики мелких дефектов в моделях, важных для качественного машиностроительного проектирования.

• Стало доступно построение средней поверхности для устранения дефектов импортированной поверхности при реверс-инжиниринге.

• Появились новые инструменты диагностики моделей, например, для выявления мелких граней или непараллельных ребер — всего, что может помешать получить качественную геометрию.

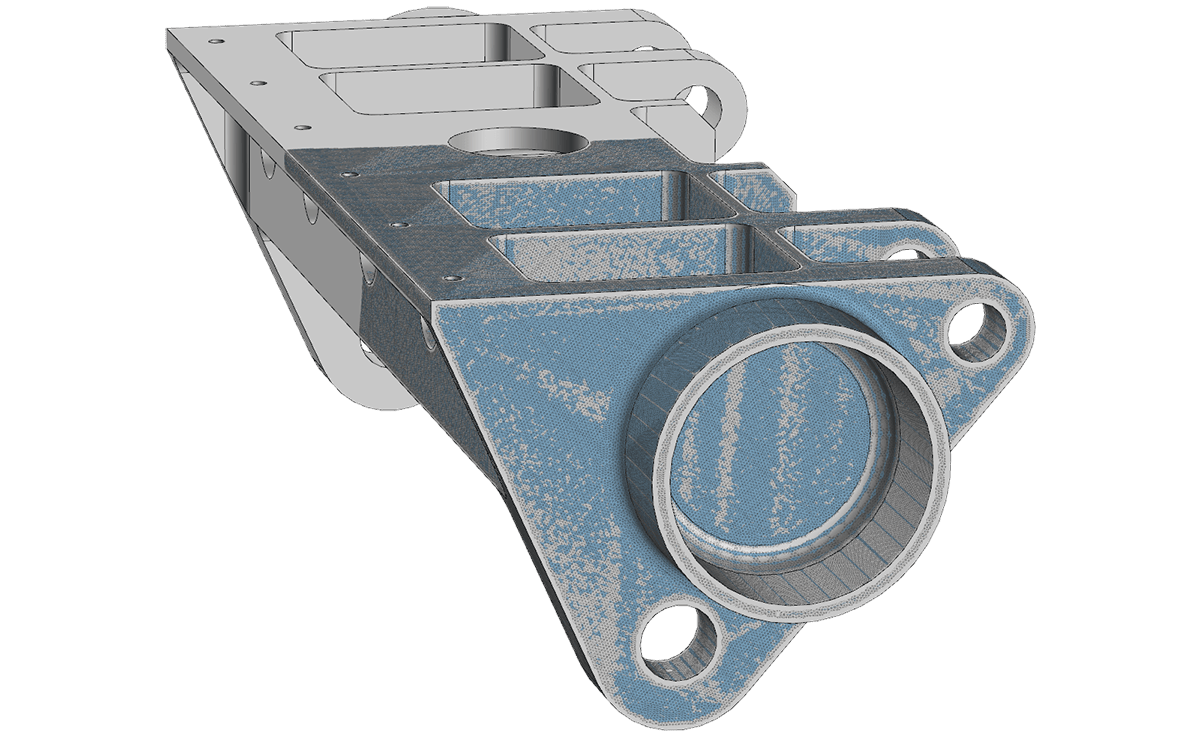

Рис. 3 Скругление методом «прокатывания шарика»

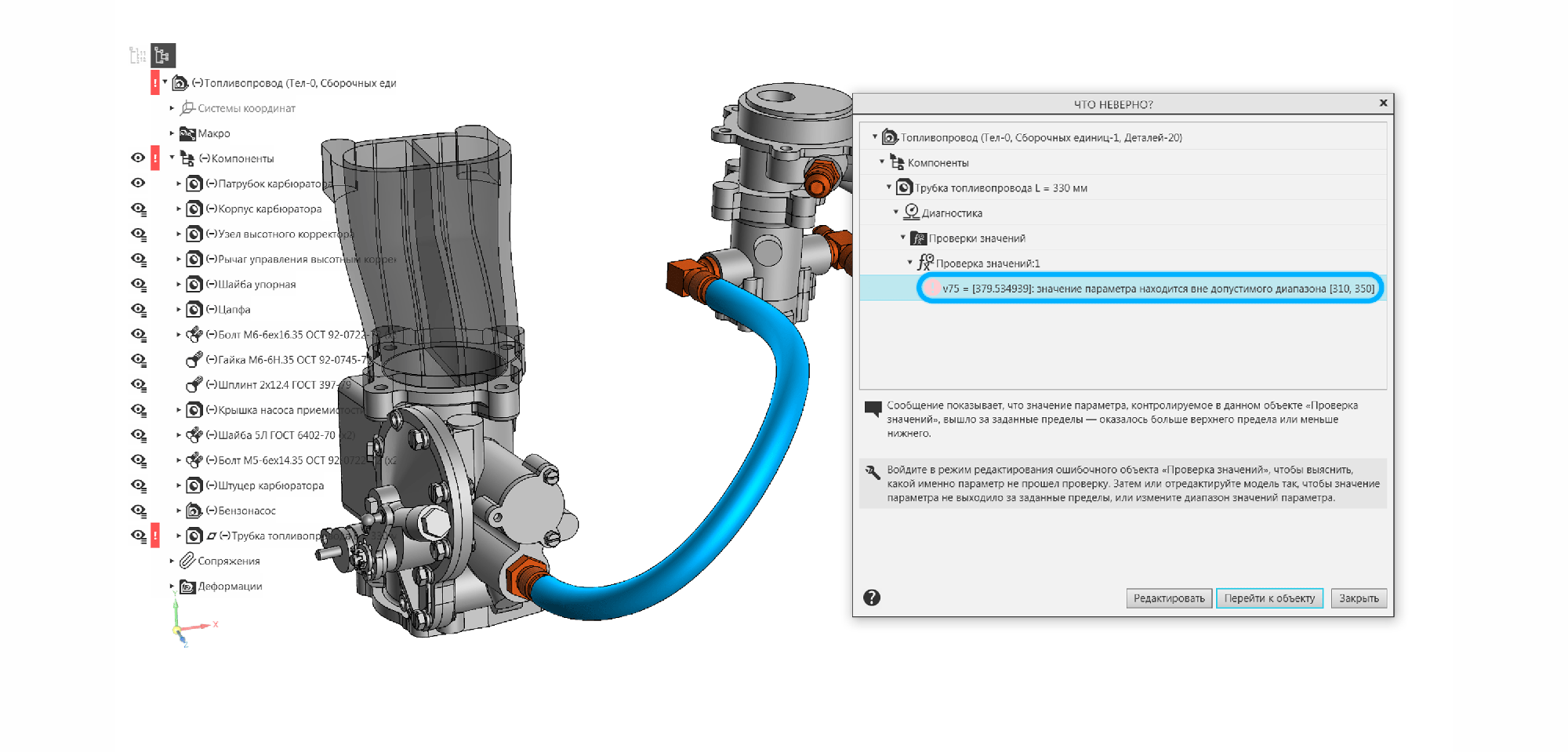

Рис. 4 Проверка выхода значений переменных за границы допустимого диапазона

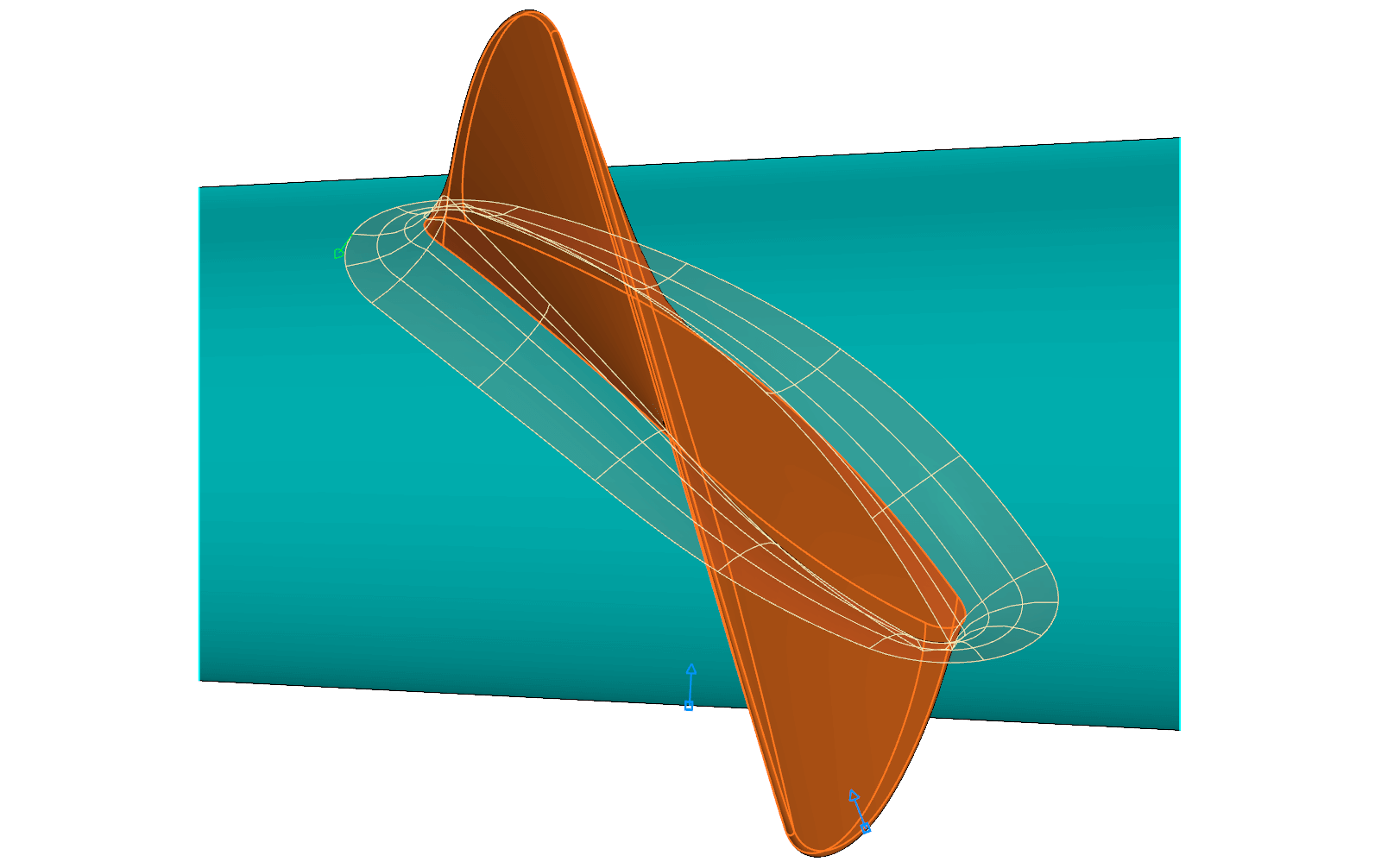

Рис. 5 Построение средней поверхности

Удобство и оптимизация рабочего процесса

Важным улучшением стал рост удобства работы – теперь можно удалять объекты в списках клавишей <Delete>, использовать параметрические массивы графических объектов, и удобно копировать и вставлять компоненты сборок с помощью стандартных горячих клавиш <CTRL+C> и <CTRL+V>.

Это только самые популярные новинки – пользователям КОМПАС-3D v24 Home доступны более 150 функциональных изменений.

Часто задаваемые вопросы и ответы

• Чем отличается функционал КОМПАС-3D v24 Home от КОМПАС-3D v24?
  Функционал КОМПАС-3D v24 Home практически не отличается от профессиональной версии и включает современные инструменты моделирования, реверс-инжиниринг, фотореалистичную визуализацию и работу с 3D-сборками. В Home-версии нет некоторых промышленных модулей (композиты, P&ID), необходимых для промышленного производства.

• Можно ли использовать КОМПАС-3D v24 Home для коммерческих целей?
  Нет, домашняя версия предназначена только для некоммерческого использования. Проекты из Home-версии имеют специальные метки в свойствах файлов и интерфейсе КОМПАС-3D, которые отличают их от коммерческих. Открыть проект КОМПАС-3D v24 Home в коммерческой версии не получится.

• Как попробовать программу перед покупкой?
  Доступна бесплатная ознакомительная 60-дневная версия для скачивания.
