Обзор: строительная линейка ПО КОМПАС для проектирования промышленных объектов

08.07.2024 / 10:46 264 2 0 Все новости

Проектирование – это важный этап перед строительством зданий и сооружений. Детальный проект необходим для того, чтобы обеспечить успешное выполнение строительных работ и соответствие требованиям заказчика. В создании полноценного проекта принимают участие сразу несколько специалистов:

  • Архитекторы – занимаются созданием архитектурной концепции, учитывая функциональность и безопасность.
  • Инженеры по коммуникациям – разрабатывают системы водоснабжения, водоотведения, отопления и вентиляции.
  • Специалисты по электроснабжению – работают над электрическими системами.

Совместная работа всех участников процесса проектирования – ключевой момент. Компания АСКОН предлагает специализированные решения для строительного проектирования на основе  ПО КОМПАС, которые позволяют контролировать процесс на всех этапах. В обзоре рассмотрим возможности строительной линейки ПО КОМПАС при проектировании промышленных объектов.

Описание строительной линейки ПО КОМПАС

Строительные решения АСКОН — это полнофункциональный набор специализированных инструментов, направленных на ускорение процесса разработки проектов на различных этапах строительства, включая создание планов, разрезов зданий, проектирование внутренних инженерных систем и сетей.

В состав строительной линейки ПО КОМПАС входят:

КОМПАС-Строитель и КОМПАС-График обеспечивают полный цикл разработки проектной и рабочей документации для основных разделов строительного проекта в соответствии с требованиями российских нормативов СПДС.

КОМПАС-3D позволяет создать единую трехмерную модель промышленного объекта, объединяющую архитектурные элементы, конструктивные решения, технологическое оборудование, сети инженерных коммуникаций и электрику. Это дает возможность специалистам и инженерам визуализировать все аспекты объекта, проводить анализ и оптимизацию проектирования, а также эффективно координировать работу между разными участниками проекта.

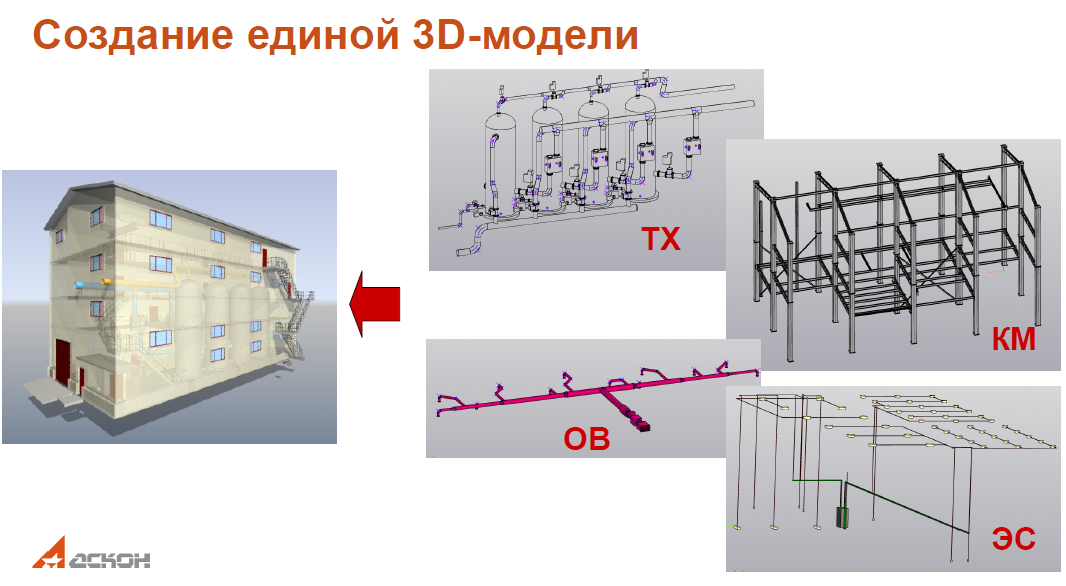

Пример использования строительной линейки ПО КОМПАС-3D на этапе проектирования промышленного комплекса

Рассмотрим подробнее состав, а также, какие задачи помогает решить строительная линейка программ КОМПАС:


Строительная линейка решений КОМПАС v23

Графическая

платформа


КОМПАС- Строитель


КОМПАС-График


КОМПАС-3D



2D-режим


2D-режим


2D и 3D режимы


Для чего

Предназначен для 2D-задач проектировщиков,

архитекторов, инженеров, конструкторов.


Используется при разработке рабочей и

проектной документации.



Включает в себя все возможности

КОМПАС-Строитель и расширяет функциональный

состав дополнительными инструментами и

приложениями по основным разделам проекта.


Предназначен для организаций, которым требуется

больше возможностей для автоматизации

проектирования технологических решений, несущих

конструкций.


Включает в себя все возможности

КОМПАС-График и предназначен для задачи

трехмерного моделирования.


Специалисты

различных разделов

формируют единую 3D-модель объекта, проверяют

на коллизии, создают ассоциативные виды (разрезы,

фасады), контролируют проект на наличие ошибок и

демонстрируют заказчику электронный трехмерный

макет объекта.


Решаемые задачи

Оформление и разработка документации по

различным разделам проекта:

● Архитектура

● Конструкции

● ОПС и СКС


Оформление по СПДС


Чтение сторонних форматов:DWG/DXF


Проверка документации


Многолистовая печать проекта


Оформление и разработка документации по

различным разделам проекта:

● Технология: ТХ

● Архитектура: АС/АР

● Конструкции: КМ/КМД/КЖ/КЖИ

● Инженерные сети: ОВ/ВК

● Электроснабжение: ЭО/ЭС/ЭМ

● Наружные сети: ГСН /НВК/ТС


Оформление по СПДС


Чтение сторонних форматов:DWG/DXF


Проверка документации


Многолистовая печать проекта

Создание цифровой модели зданий и сооружений


Проверка модели на коллизии


Создание ассоциативных видов (разрезы, фасады)


Демонстрация трехмерного объекта заказчику или

коллегам


Кому подойдёт

  • Строительные компании и подрядчики

  • Архитектурные бюро/проектные фирмы

  • Образовательные учреждения

  • Индивидуальные строители и ремонтники

  • Государственные учреждения и муниципалитеты

  • Частные заказчики


  • Строительные компании и подрядчики

  • Архитектурные бюро/проектные фирмы и институты

  • ПКО предприятий

  • Образовательные учреждения

  • Индивидуальные строители и ремонтники

  • Государственные учреждения и муниципалитеты

  • Частные заказчики

  • Строительные компании и подрядчики

  • Архитектурные бюро/проектные фирмы и институты

  • ПКО предприятий

  • Образовательные учреждения

  • Индивидуальные строители и ремонтники

  • Государственные учреждения и муниципалитеты

  • Частные заказчики


Для каких специалистов


  • Архитектор

  • Конструктор

  • Проектировщик

  • Инженер-проектировщик смежных разделов

  • Кадастровый инженер


  • Архитектор

  • Конструктор

  • Технолог

  • Инженер-проектировщик

  • Инженер-сантехник

  • Инженер-электрик

  • Специалист по проектированию сетей

газоснабжения и водопроводных сетей

  • Кадастровый инженер

  • Архитектор

  • Конструктор

  • Технолог

  • Инженер-проектировщик

  • Инженер-сантехник

  • Инженер-электрик

  • Специалист по проектированию сетей

газоснабжения/водопроводных сетей

  • Кадастровый инженер

Тип лицензий

● Сетевые и локальные

● Временные (1 месяц, квартал или 12

месяцев)

● Постоянные


● Сетевые и локальные

● Временные (1 месяц, квартал или 12

месяцев)

● Постоянные

● Плавающие лицензии для приложений

● Учебные комплекты

● Сетевые и локальные

● Временные (1 месяц, квартал или 12

месяцев)

● Постоянные

● Плавающие лицензии для приложений

● Учебные комплекты

Цена

от 3 300 рублей на 1 квартал

от 17 600 рублей на 1 квартал

от 32 500 рублей на 1 квартал

Какую программу может заместить

AutoCAD, AutoCAD LT, NanoCAD, ZWCAD, BricsCAD

AutoCAD, AutoCAD LT, ZWCAD, BricsCAD, NanoCAD+

AutoCAD, Plant 3D, Revit, CADMATIC, EPlan

Сводная таблица строительной линейки КОМПАС

Приложения: состав и применение

Для проектирования различных разделов строительных объектов, включая архитектуру, конструкции, технологические решения и инженерные сети как внутри, так и снаружи зданий, применяются специализированные строительные приложения. Эти инструменты расширяют возможности КОМПАС-График и КОМПАС-3D, поэтому необходимо наличие базовой программы для работы. Выделяют три основных раздела: Технология, Конструкции, Системы и сети. Рассмотрим подробнее каждый из них, а также состав и применение.

  1. Технология

В каждый раздел входят специализированные приложения. В раздел Технология, включено приложение «Технология:ТХ».

Инструменты приложения «Технология:ТХ» применяются для упрощения процесса разработки схемы технологического процесса будущего производства. Приложение позволяет работать на плане, переходить в разрез, устанавливать необходимые элементы и возвращаться на план, что позволяет подробно описать весь проектируемый объект. В версии v23 появилась возможность разработки принципиальных схем (P&ID). Работа различных специалистов в новой версии будет осуществляться в последовательном режиме.

Возможности приложения «Технология:ТХ»:

  • Инструментарий по работе с элементами;

  • Виды и разрезы;

  • Аксонометрические схемы;

  • Технологические схемы;

  • Спецификации;

  • Маркировка и аннотация;

  • Подготовка расчетной схемы для ПК СТАРТ.

  1. Конструкции

В раздел Конструкции включены приложения:

– Архитектура: АС/АР

– Железобетонные конструкции: КЖ

– Металлические конструкции: КМ

С помощью приложения «Архитектура: АС/АР» можно разработать архитектурную подложку, то есть запроектировать требуемые помещения, их конфигурации, категорийности и расположения. Это приложение помогает создать планы этажей в 2D с использованием инструментов, таких как стены, колонны, лестницы, проемы и другие, которые имеют трехмерное представление, доступное в КОМПАС-3D.

Для создания деталей закладных элементов, опорных конструкций, фундаментных колодцев и других аналогичных элементов требуются приложения «Металлоконструкции: КМ» для проектирования опор из металлоконструкции, таких как: колонна, балка, связь и каталог сортамента металлопроката и «Железобетонные конструкции: КЖ» с каталогом элементов сборного железобетона.

  1. Сети и системы

В раздел Сети и системы включены приложения:

– Электроснабжение: ЭС/ЭМ

– Жизнеобеспечение: ОВ

– Жизнеобеспечение: ВК

– Газоснабжение: ГСН

– Наружные сети: НВК

– Тепловые сети: ТС

Проектирование инженерных систем здания, таких как электроосвещение, отопление и вентиляция, является ключевым этапом в процессе. Планы систем отопления, вентиляции, водоснабжения и канализации разрабатываются на основе архитектурной основы, которую можно импортировать или создать с помощью приложения «Архитектура: АС/АР».

Инженеры, работающие над системами отопления и вентиляции, могут использовать специализированное приложение «Жизнеобеспечение: ОВ/ВК» для проектирования трубопроводов отопления и воздуховодов вентиляции. Приложение «Электроснабжение: ЭС/ЭМ» автоматизирует создание проектной и рабочей документации для силового оборудования, внутреннего электрического освещения и электроснабжения промышленных объектов.

Приложения «Наружные сети: НВК», «Газоснабжение: ГСН» и «Тепловые сети: ТС» решают следующие задачи:

  • Позволяют автоматизировать процесс подготовки документации для прокладки трубопроводов водоснабжения, канализации, газоснабжения и тепловых сетей.

  • Обеспечивают стандартизацию чертежей в соответствии с соответствующими государственными стандартами (например, ГОСТ 21.604-82, ГОСТ 21.610-85, ГОСТ 21.705-2016).

  • Позволяют создавать объекты с нужными свойствами, а также легко редактировать их.

Совместная работа с другими программами

КОМПАС-3D может взаимодействовать с различными системами, которые поддерживают формат DWG, IFC, DXF и растровые форматы данных, что обеспечивает обмен и совместную работу с другими строительными программами. Интеграция позволяет использовать данные из различных строительных систем, таких как AutoCAD и Renga. В КОМПАС-3D настроена односторонняя передача данных в расчетные системы, такие как ПК Лира, APM Civil Engineering и НТП Трубопровод. Кроме того, работа над разделом изысканий проводится с использованием программных продуктов КРЕДО, что обеспечивает высокую точность и оперативность выполнения задач.

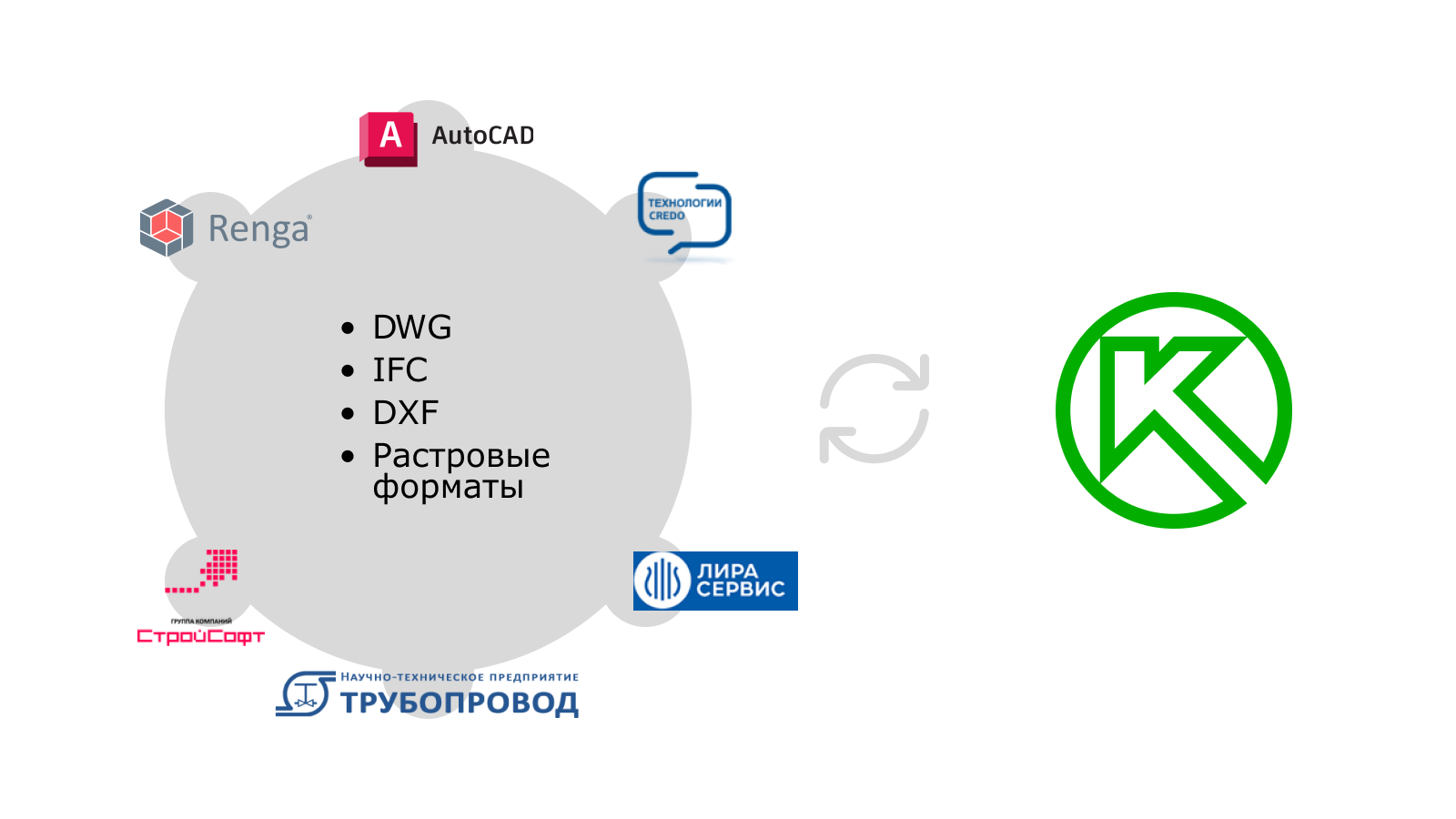

Работа с документами других САПР

Заключение: преимущества использования программ КОМПАС

Строительная линейка ПО КОМПАС отличается высокой гибкостью и широким функционалом для различных этапов проектирования. Интеграция разных приложений в одну систему позволяет эффективно взаимодействовать и синхронизировать данные между всеми участниками проекта. Это позволяет создавать единую модель объекта, включающую в себя конструктивные элементы, технологическое оборудование, инженерные коммуникации и электрику.

Преимущества строительной линейки КОМПАС:

  • Доступный аналог зарубежных САПР.

  • Настраиваемый интерфейс: профиль позволяет настроить интерфейс для решений из строительной линейки КОМПАС, расположение инструментальных панелей, тему оформления и пр. и сделать его приближенным к интерфейсу AutoCAD.

  • Возможность создания новых проектов или продолжение работы в текущих.

  • Сохранение проектов и наработок: поддержка различных форматов корректным переносом слоев, графических элементов, блоков, с возможностью создания макроэлементов и параметризации.

  • Замена графических примитивов на объектное проектирование.

  • Кроссплатформенное решение: уже сейчас работает через WINE@Etersoft на Linux (Альт, РЕД ОС, ROSA, Astra Linux).

  • Автоматизация: открытый доступ к API.

  • Обучающие материалы и техническая поддержка.


Применяйте программы КОМПАС в ваших строительных проектах!
