Вышел КОМПАС-3D v22: новые САПР-приложения и еще 100+ улучшений

Новая версия расширяет возможности проектирования высокотехнологичных изделий. Пользователи получают еще больше инструментов для реализации своих проектов: ряд новинок в области твердотельного, поверхностного и листового моделирования, улучшение работы с полигональными объектами в процессе реверс-инжиниринга, упрощение работы со спецификацией и редактором состава изделия.

КОМПАС-3D v22 включает в себя несколько сотен функциональных улучшений и три абсолютно новых приложения. Подробнее об изменениях расскажем в статье.

ОБЩИЕ ИЗМЕНЕНИЯ, ИНТЕРФЕЙС

На стартовой странице теперь можно частично или полностью очистить список недавних документов. Доработан диалог «Выражения», то есть можно осуществлять поиск доступных элементов для вставки в выражение, просматривать историю использования выражений, видеть отображаемый список переменных текущего документа.



Реализован переход на систему лицензирования Guardant — российскую технологию защиты от несанкционированного использования лицензий. КОМПАС-3D, начиная с версии v22, и комплекс решений АСКОН, начиная с версии 22.2, используют систему лицензирования Guardant от компании "АКТИВ". Это значит, что лицензии будут размещаться на программных и аппаратных ключах. Возможность работы с Sentinel HASP для этих версий будет сохранена.


Аппаратный ключ Guardant Sign

2D-ПРОЕКТИРОВАНИЕ

• Специальная панель для работы с ограничениями объекта

Появилась специальная панель инструментов, которая повысит удобство работы с командой «Ограничения объекта». После указания объекта она автоматически возникает около курсора и позволяет снять или наложить на этот объект новые ограничения. Можно не только просматривать, но и отключать, добавлять новые.



Потерянные ограничения выделяются красным цветом, цвет стрелок ограничений можно поменять. Программа подскажет, если что-то пойдет не так, что очень удобно, особенно для новичков.

• Выбор шаблона при создании чертежа по модели

Теперь можно будет перед созданием чертежа по модели выбрать параметры шаблона - формат, ориентацию и т.д.

• Общее наименование стандартных изделий и материалов в спецификации

Новая команда «Добавить общее наименование» автоматически создаст или исключит из спецификации общее наименование для группы стандартных изделий или материалов.

• Автоматическое указание на изделие-заготовку в спецификации и чертеже по модели

Еще одна важная новинка: автоматический учет наличия в детали объекта-заготовки. Тексты указаний на заготовку в спецификации и чертеже полностью соответствуют ГОСТ.

3D-МОДЕЛИРОВАНИЕ

• Создание в модели различных вариантов ее геометрического представления

Одной из самых популярных и востребованных новинок по версии альфа- и бета-тестировщиков КОМПАС-3D v22 стала возможность создания в модели вариантов ее геометрического представления. Функциональность будет полезна для представления сборочной модели в различных рабочих состояниях (с подвижными компонентами, находящимися в крайних положениях, и т. п.) или без некоторых деталей или конструктивных элементов — для создания упрощенных представлений в чертеже, а также для решения других задач, в которых одна и та же геометрическая модель может быть представлена по-разному.

• Цветовая индикация геометрических объектов эскиза

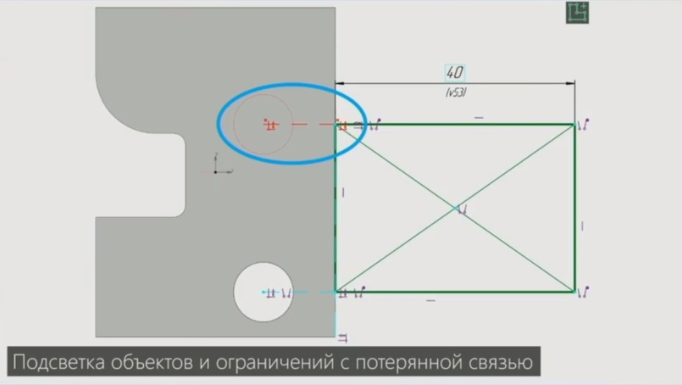

Значительно улучшена диагностика эскиза. Добавлена цветовая индикация информационных и избыточных размеров, геометрических объектов, не имеющих ни одной степени свободы, объектов и ограничений, потерявших связь. В процессе редактирования эскиза состояние его определенности отображается на значке режима эскиза.

Доработана операция «Уклон», теперь возможно его строить от базовой линии.

• Создание в модели различных вариантов ее геометрического представления

РЕВЕРС-ИНЖИНИРИНГ

Новая версия расширяет возможности работы с полигональными объектами для решения задач реверс-инжиниринга. Появилась возможность построить линии пересечения полигонального объекта с плоскостью или другим полигональным объектом, а также создать поверхность (плоскую, цилиндрическую, коническую, сферическую) по подобию полигонального объекта.

МОДЕЛИРОВАНИЕ ПОВЕРХНОСТЕЙ

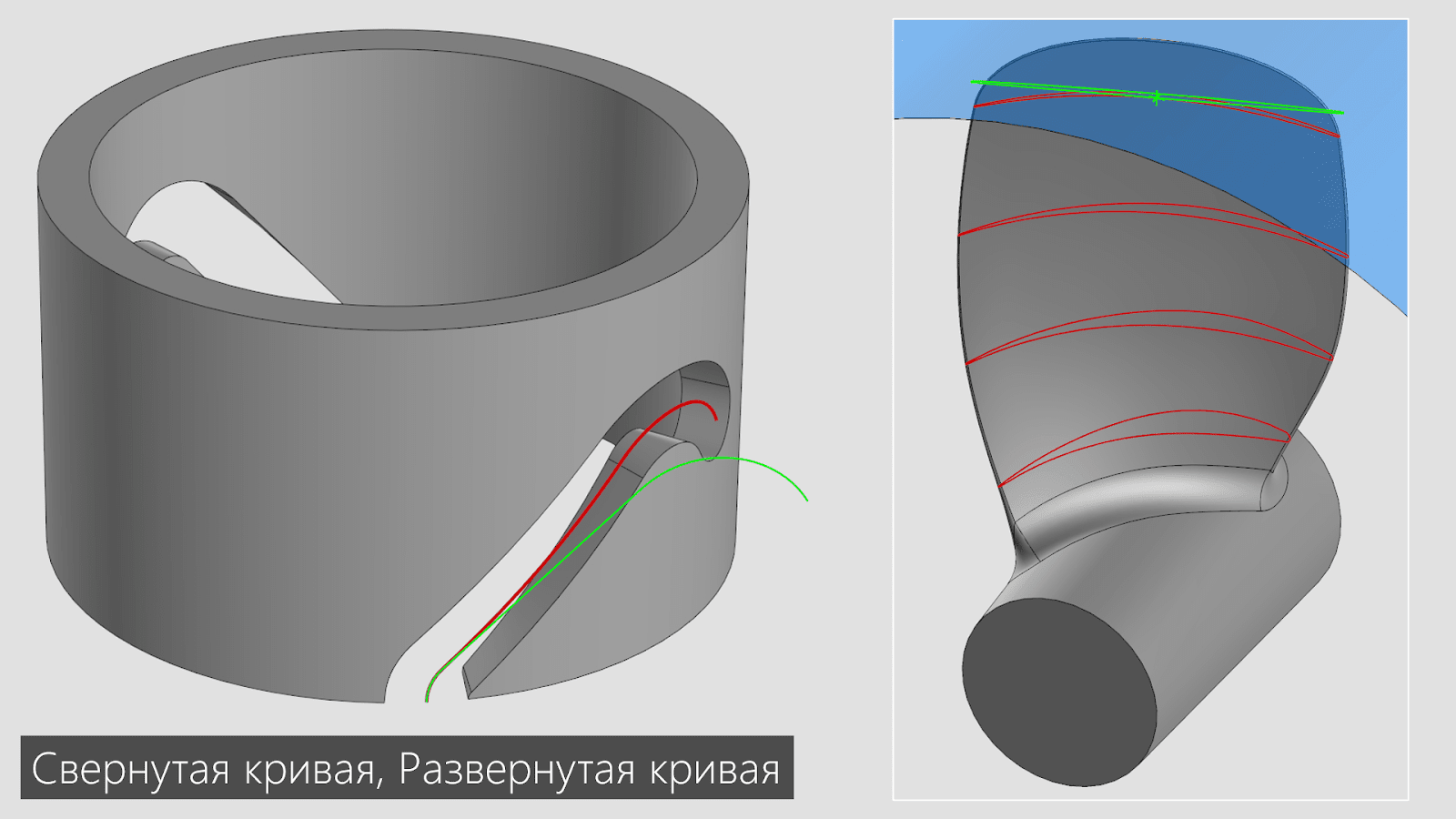

В каркасно-поверхностном моделировании появились новые команды, которые помогут нанести на грань модели контур паза, надпись, логотип или траекторию движения инструмента, а также получить развертки кривых на плоскость.

Изменение кривизны Сплайна по точкам теперь можно сделать более плавным благодаря новым параметрам управления порядком и сглаживанием.

НОВЫЕ ПРИЛОЖЕНИЯ

• Приложения в машиностроении

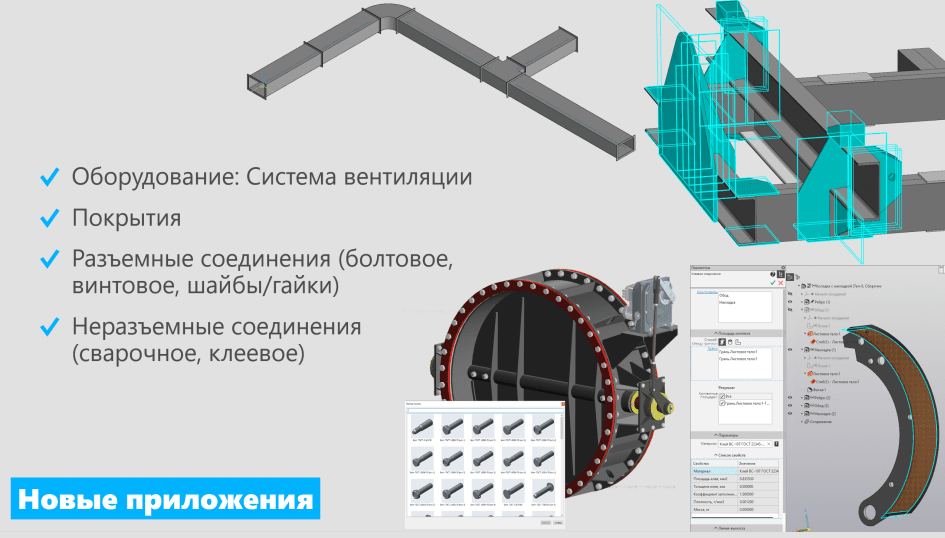

КОМПАС-3D v22 пополнился новыми приложениями: «Оборудование: Системы вентиляции», «Разъемные соединения» и «Покрытия». Последнее получило наибольшее количество отзывов среди первых испытателей КОМПАС-3D v22 и поможет создавать в 3D-моделях различные типы покрытий с указанием их свойств и характеристик.

Приложение «Оборудование: Сварные соединения» переименовано в «Неразъемные соединения» и получило новые функциональные изменения. Моделируйте не только сварные, но и клеевые соединения, а также выполняйте расчет площади склеивания и массы материала.

Важное изменение произошло в приложениях, с которыми знаком любой пользователь КОМПАС-3D — «Материалы и Сортаменты для КОМПАС-3D» и «Стандартные Изделия для КОМПАС-3D». Теперь приложения переведены на единую технологическую платформу инженерных и справочных данных. Пользователи получат единый интерфейс и логику работы, быстрый и удобный поиск справочных данных, управление данными о стандартных изделиях, увеличение номенклатуры справочных данных в поставке, более тесную связь с другими приложениями.

• Приложения в строительстве

Новинки приложения «Электроснабжение: ЭС/ЭМ» упростят и ускорят работу специалистов, которые решают комплексные задачи при проектировании электрооборудования. С помощью встроенного 3D-окна «Конструктор трасс» можно быстро создать единую 3D-модель конструкций трасс и оборудования, включая узлы кабельных конструкций. Внутренняя интеграция с КОМПАС-Электрик поможет передать данные для проектирования электрооборудования на электротехнической модели (ЭТМ) всего одним нажатием кнопки.

В приложениях «Газоснабжения: ГСН», «Наружные сети: НВК» и «Тепловые сети: ТС» доступен выбор ГОСТ для оформления профилей и таблиц под профиль. Выбирайте подходящий нормативно-технический документ, соответствующий вашим задачам.

Специалисты, работающие с магистральными трубопроводами, отметят новую форму, соответствующую техническому регламенту «СТО Газпром 2-3.5-695-2013». Оформление документации стало быстрее и удобнее.

Презентация:

ДАЛЬНЕЙШИЕ ПЛАНЫ

Выход нативной версии КОМПАС-3D под Linux запланирован в 2024 году, а приложений — в 2025. Однако уже сейчас существует ненативное решение — использование КОМПАС-3D в связке с приложением WINE@Etersoft от компании Этерсофт. Этот программный продукт обеспечивает полную поддержку работы КОМПАС-3D в следующих российских операционных системах: ОС Альт 8, 9, 10; Astra Linux Common Edition релиз «Орел» 2.12; Astra Linux Special Edition 1.7; РЕД ОС 7; РОСА ХРОМ Рабочая станция 12; ROSA Fresh Desktop 12.
