nanoCAD BIM Электро 23
nanoCAD BIM Электро – профессиональный инструмент проектировщика инженерных систем, который позволяет моделировать системы силового электрооборудования (ЭМ), внутреннего (ЭО) и наружного (ЭН) электроосвещения промышленных и гражданских объектов.
Перейти к описаниюnanoCAD BIM Электро – профессиональный инструмент проектировщика инженерных систем, который позволяет моделировать системы силового электрооборудования (ЭМ), внутреннего (ЭО) и наружного (ЭН) электроосвещения промышленных и гражданских объектов.
В nanoCAD BIM Электро реализованы все необходимые электротехнические и светотехнические расчеты:
- расчет освещенности по методикам: метод коэффициента использования и точечный метод;
- расчет электрических нагрузок по методикам: РТМ 36.18.32.4-92, СП 256.1325800.2016, ТЭП;
- расчет токов одно-, двух- и трехфазного короткого замыкания по методикам: ГОСТ 28249-93, «Петля фаза-ноль»;
- расчет кабеля на невозгорание согласно Циркуляру № Ц-02-98 (Э);
- расчет токов утечки через изоляцию согласно ПУЭ 7, п. 7.1.83;
- расчет падения напряжения.
Информационное моделирование (BIM)
В процессе работы в nanoCAD BIM Электро инженер создает информационную модель проектируемой электрической сети.
Интеграция
nanoCAD BIM Электро в полной мере реализует основной принцип OpenBIM: построение единой информационной модели здания набором специализированных инструментов. Благодаря поддержке экспорта в обменные файлы стандарта IFC, информационные модели электрических сетей без каких-либо затруднений вливаются в общую информационную модель проектируемого объекта, реализуемую на любой BIM-платформе: Archicad, Revit, Allplan и др.
Документирование
По результатам работы в nanoCAD BIM Электро формируются следующие проектные документы:
- планы расположения оборудования и прокладки кабельных трасс;

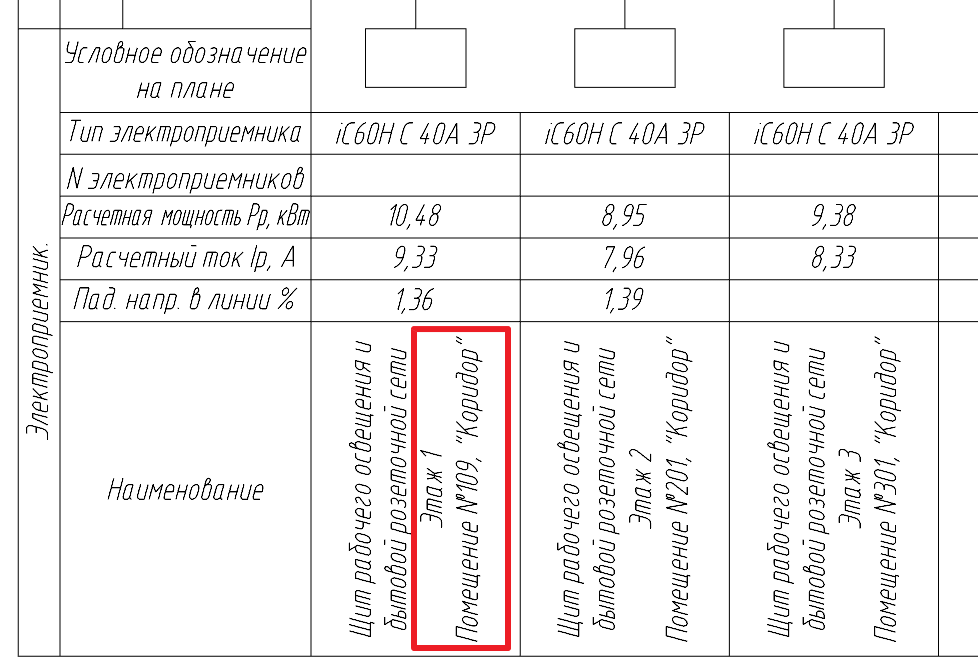

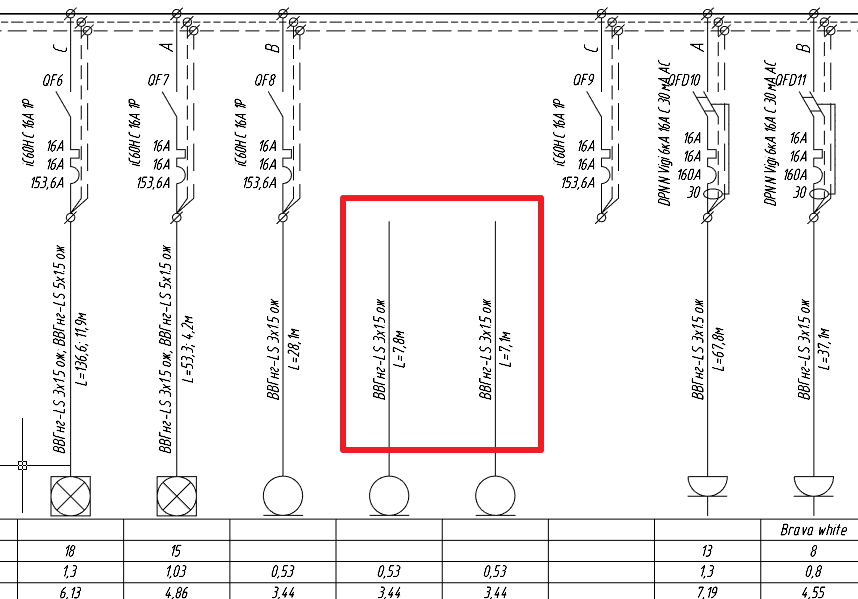

- принципиальные схемы щитов;
- спецификация оборудования, изделий и материалов;
- кабельный журнал;
- расчетные ведомости.
Автоматизация рутинных процессов
Функционал программы позволяет сосредоточить внимание на решении концептуальных вопросов, освободившись от трудоемкой рутинной работы: маркировки оборудования, проведения необходимых расчетов, подсчета всего оборудования, изделий, материалов и сведения их в спецификацию, составления кабельного журнала, формирования принципиальных схем сети. При этом риск появления в проектной документации ошибок, вызванных действием так называемого «человеческого фактора», сведен к минимуму. Таким образом, nanoCAD BIM Электро позволяет существенно сократить сроки проектирования и при этом повысить качество проектной документации. Наличие собственного графического ядра делает nanoCAD BIM Электро независимым от других графических систем, а поддержка форматов .dwg и IFC гарантирует беспрепятственный обмен информацией со смежниками и заказчиками.
