nanoCAD BIM Электро 25 Годовая подписка на обновления

nanoCAD BIM Электро – профессиональный инструмент проектировщика инженерных систем, который позволяет моделировать системы силового электрооборудования (ЭМ), внутреннего (ЭО) и наружного (ЭН) электроосвещения промышленных и гражданских объектов.

В nanoCAD BIM Электро реализованы все необходимые электротехнические и светотехнические расчеты:

• расчет освещенности по методикам: метод коэффициента использования и точечный метод;
• расчет электрических нагрузок по методикам: РТМ 36.18.32.4-92, СП 256.1325800.2016, ТЭП;
• расчет токов одно-, двух- и трехфазного короткого замыкания по методикам: ГОСТ 28249-93, «Петля фаза-ноль»;
• расчет кабеля на невозгорание согласно Циркуляру № Ц-02-98 (Э);
• расчет токов утечки через изоляцию согласно ПУЭ 7, п. 7.1.83;
• расчет падения напряжения.

Информационное моделирование (BIM)

В процессе работы в nanoCAD BIM Электро инженер создает информационную модель проектируемой электрической сети.

Интеграция

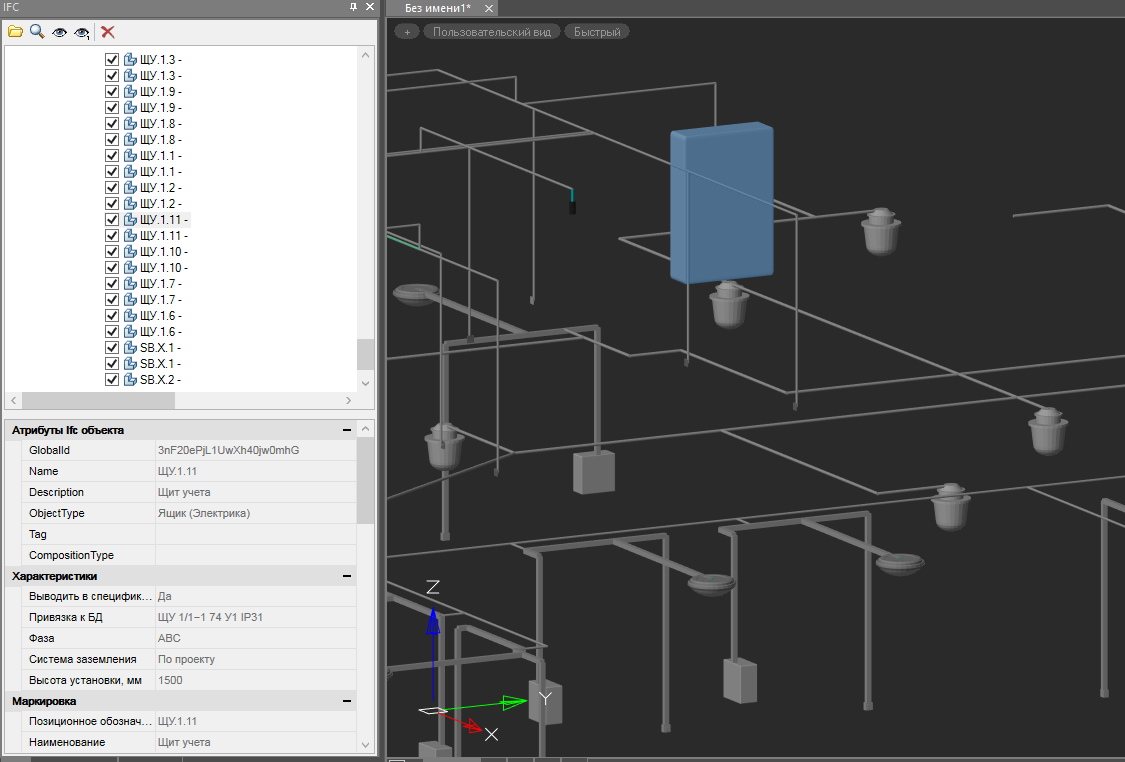

nanoCAD BIM Электро в полной мере реализует основной принцип OpenBIM: построение единой информационной модели здания набором специализированных инструментов. Благодаря поддержке экспорта в обменные файлы стандарта IFC, информационные модели электрических сетей без каких-либо затруднений вливаются в общую информационную модель проектируемого объекта, реализуемую на любой BIM-платформе: Archicad, Revit, Allplan и др.

Документирование

По результатам работы в nanoCAD BIM Электро формируются следующие проектные документы:

• планы расположения оборудования и прокладки кабельных трасс;

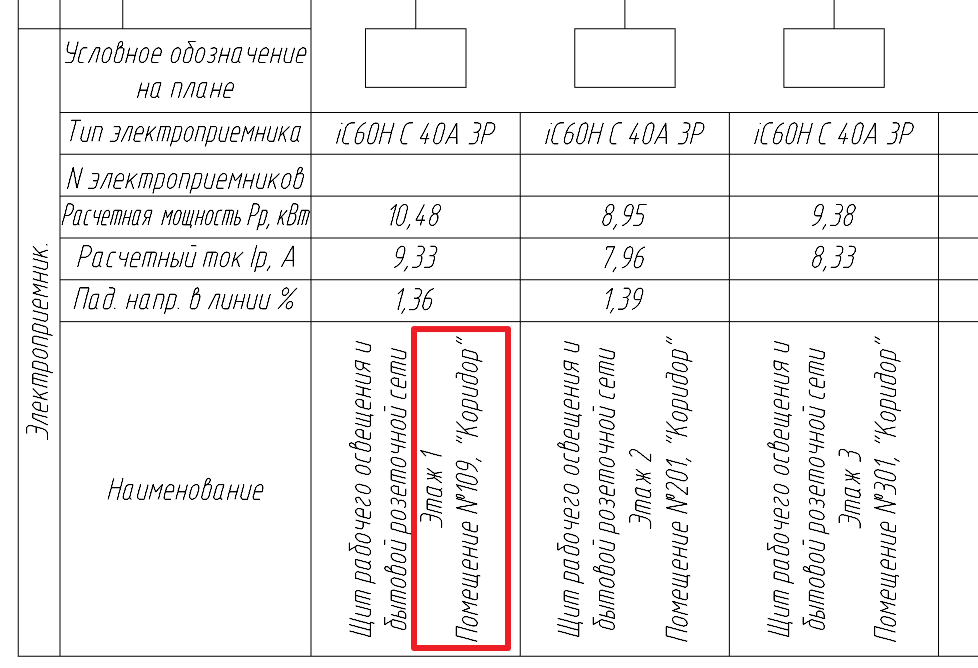

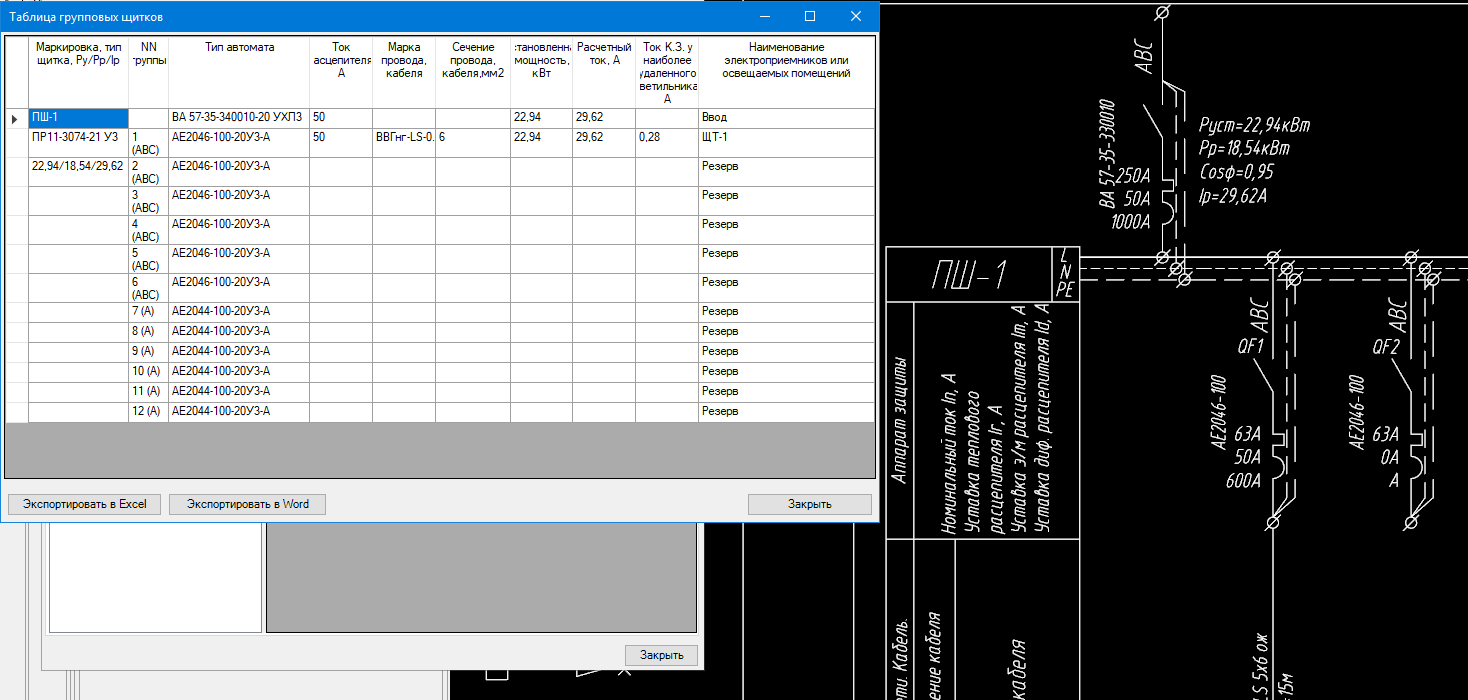

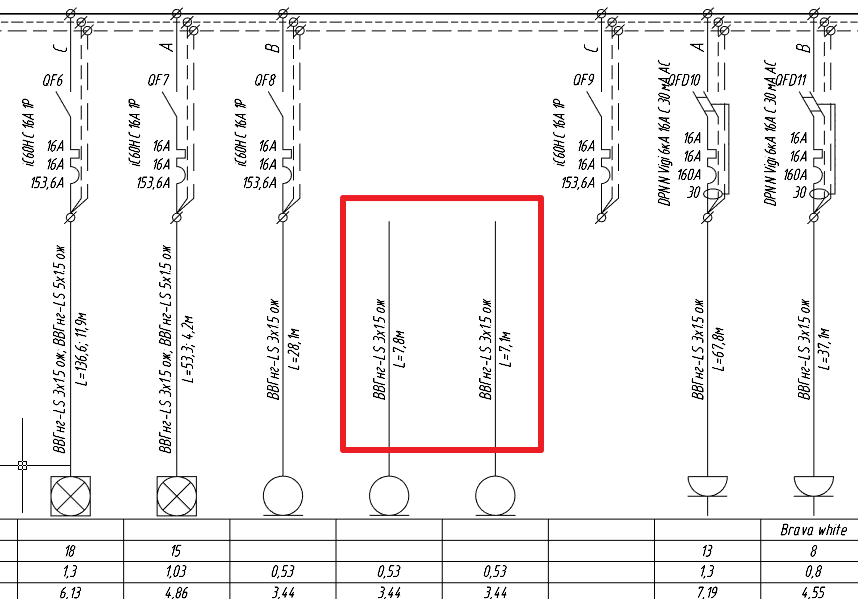

• принципиальные схемы щитов;
• спецификация оборудования, изделий и материалов;
• кабельный журнал;
• расчетные ведомости.

Автоматизация рутинных процессов

Функционал программы позволяет сосредоточить внимание на решении концептуальных вопросов, освободившись от трудоемкой рутинной работы: маркировки оборудования, проведения необходимых расчетов, подсчета всего оборудования, изделий, материалов и сведения их в спецификацию, составления кабельного журнала, формирования принципиальных схем сети. При этом риск появления в проектной документации ошибок, вызванных действием так называемого «человеческого фактора», сведен к минимуму. Таким образом, nanoCAD BIM Электро позволяет существенно сократить сроки проектирования и при этом повысить качество проектной документации. Наличие собственного графического ядра делает nanoCAD BIM Электро независимым от других графических систем, а поддержка форматов .dwg и IFC гарантирует беспрепятственный обмен информацией со смежниками и заказчиками.
